Ecoxtrem · 38 pièces compatibles

Pièces détachées Ecoxtrem M41 Tank

Sur une Ecoxtrem M41 Tank, deux pièces reviennent avant les autres : le pneu, au format 10 × 2,75-6,5, et l'écran — c'est lui qui lit les deux cartes NFC, et sans elles la machine ne se déverrouille pas. Avant de commander, lisez le lettrage du plateau : la Tank annonce « ULTIMATE 1000W ».

Voir les 38 pièces Voir les autres modèles Ecoxtrem

Diagnostic → Pièce → Montage

Quelle pièce voulez-vous remplacer ?

Choisissez directement une zone de la machine, ou explorez les familles de pièces.

Modèle sélectionné M41 Tank Changer

Atelier visuel

Sélectionnez une zone

Les 38 pièces référencées pour la Ecoxtrem M41 Tank

Comment nous vérifions les compatibilités

38 pièces affichées

Accessoires pour toutes les trottinettes

Voir les 85 accessoires Indiqués pour toutes les trottinettes, et non choisis pour la Ecoxtrem M41 Tank. Rayons : Antivols · Câblage · Sécurité & visibilité · Consommables d’atelier · Outillage.

Reconnaître sa M41, et commander la bonne pièce

Quatre M41, et c'est le plateau qui les sépare

Le constructeur décline cette machine en plusieurs versions aux noms très proches, et une pièce donnée pour l'une ne va pas forcément sur l'autre. Le repère est sérigraphié :

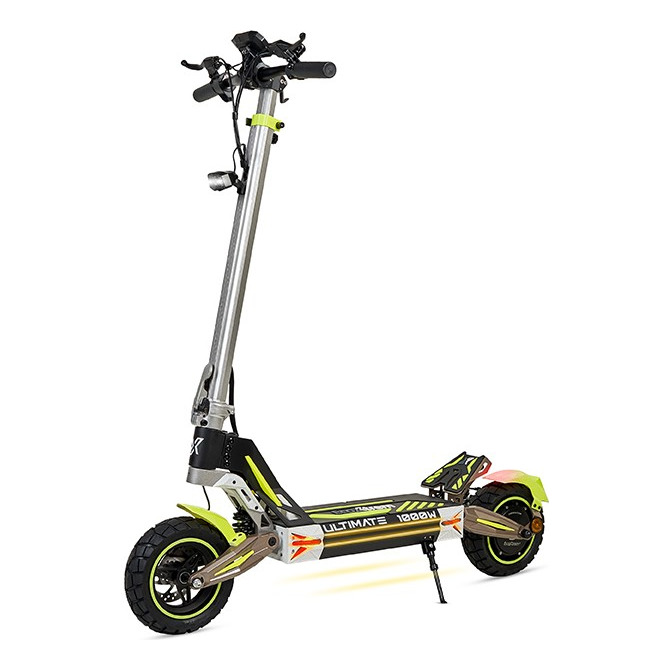

Tank — plateau ULTIMATE 1000W.
Tank Dual — potence M41 et macaron TANK.
Armored — plateau ARMORED, cadre M41.
Armored One — plateau ARMORED ONE.

Dix secondes de vérification, et un retour évité.

Les cotes qui décident, pièce par pièce

Pneu — la dimension se lit sur le flanc, jamais sur le nom de la trottinette. Les diamètres disponibles vont de 235 à 249 mm, en profil route comme en tout-terrain. Relevez le diamètre et la largeur : deux pneus du même format peuvent différer de dix millimètres.
Freinage — il est mécanique, à câble. Disque de 140 mm à six trous, étrier d'entraxe 52 mm, leviers de 165 mm à collier de 22 mm, avec contact de coupure moteur sur connecteur rouge à deux broches.
Guidon — deux alésages cohabitent sur la même barre : les poignées font 20 mm, les colliers de commande 22 mm. Commander l'un pour l'autre ne se voit qu'au montage.
Suspension — amortisseur d'entraxe 100 mm, ressort de 1200 lbs/in, vendu à l'unité.
Béquille — 145 mm, platine de 17 mm, ressort de rappel.
Pliage — un levier à came sur une tige M6 × 55 mm.
Carrosserie — garde-boue avant de 15,5 cm, arrière de 22 cm. L'arrière se reconnaît à la platine plate rectangulaire de son dessus, qui reçoit les deux goujons du feu ; l'avant ne l'a pas.

Deux pièges au montage, dits franchement

Le collier de l'accélérateur est fermé. Il fait 22 mm, mais il ne s'ouvre pas : il faut déposer la poignée pour l'enfiler sur la barre. Ce n'est pas un détail — l'intervention passe de deux minutes à un démontage de guidon. Prévoyez le temps, et de quoi remonter la poignée.

Le faisceau écran-contrôleur n'est pas une pièce à brancher. Il mesure 168 cm et porte deux connecteurs étanches côté guidon, mais côté contrôleur il sort en huit fils nus, avec deux boîtiers à monter. C'est une pièce d'atelier : si vous n'êtes pas à l'aise avec un bornier, faites-la poser.

Questions fréquentes

Ma trottinette ne démarre plus du tout : par où commencer ?

Par l'écran. C'est lui qui lit les deux cartes NFC livrées avec la machine, et c'est par elles qu'elle se déverrouille : quand il lâche, rien ne roule, même si la batterie, le contrôleur et le moteur sont sains. Au dos, cinq connecteurs codés par couleur et une gravure 48 V permettent de vérifier qu'on remplace bien à l'identique.

Le commodo a-t-il un klaxon ?

Non. Il porte six touches — marche/arrêt, plus, moins, les deux clignotants et le phare — et une prise USB sur le flanc. Aucune touche de klaxon, et c'est pourtant la première qu'on y cherche.

J'ai commandé un cache lumineux et reçu une bande LED, ou l'inverse ?

Ce sont deux pièces distinctes, toutes deux de 35 cm, et elles se ressemblent en photo : le bandeau est la bande LED souple du plateau, à connecteur deux broches ; le diffuseur est le profilé translucide qui vient par-dessus. L'un ne remplace pas l'autre.

La roue complète est-elle motorisée ?

Non : c'est une roue libre, jante trois branches et pneu tubeless déjà monté, sur roulements 6000RS. Ø 255 mm gonflée, 79 mm de large, 38 mm au moyeu. Elle ne contient ni moteur ni disque — ceux-là se reprennent sur l'ancienne roue.

Pièces détachées Ecoxtrem M41 Tank

Quelle pièce voulez-vous remplacer ?

Les 38 pièces référencées pour la Ecoxtrem M41 Tank

Pneu tubeless 10 × 2,75-6,5 tout-terrain au gel — Ø 247 mm, pavés larges, 953 g

Pneu tubeless 80/50-6,5 tout-terrain — Ø 243 mm, 81 mm de large

Pneu tubeless 80/50-6,5 tout-terrain — 89 mm de large, flanc de 70 mm

Pneu tubeless 10 × 2,75-6,5 tout-terrain au gel — 1 032 g, le plus armé

Pneu tubeless 10 × 2,75-6,5 tout-terrain au gel — flanc de 62 mm, le plus haut

Pneu tubeless 10 × 2,75-6,5 tout-terrain — talon de 184 mm, le plus large

Pneu tubeless 10 × 2,75-6,5 tout-terrain RUNFLAT — roule à plat, liseré turquoise

Pneu tubeless 10 × 2,75-6,5 tout-terrain — Ø 249 mm, le plus grand du format

Pneu tubeless 10 × 2,75-6,5 tout-terrain — Ø 246 mm, flanc de 60 mm

Pneu tubeless 10 × 2,7-6,5 — profil route, Ø 235 mm, sans chambre à air

Roue complète Ecoxtrem M41 Tank — jante 3 branches, pneu tubeless monté, roulements 6000RS

Étrier de frein arrière Ecoxtrem M41 Tank — mécanique à câble, entraxe 52 mm, vis fournies

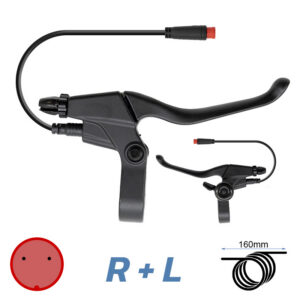

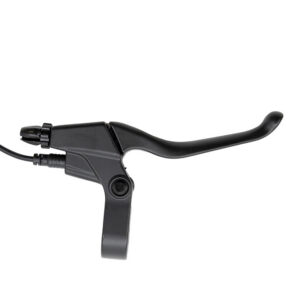

Leviers de frein Ecoxtrem M41 Tank — la paire gauche et droite, coupure moteur, collier 22 mm

Disque de frein 140 mm 6 trous — trottinette électrique

Amortisseur Ecoxtrem M41 Tank — entraxe 100 mm, ressort 1200 lbs/in, vendu à l'unité

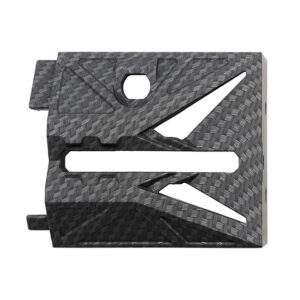

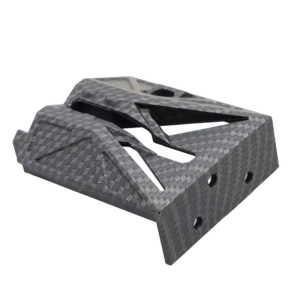

Garniture arrière droite Ecoxtrem M41 Tank — en coin, un grand perçage rond, aspect carbone

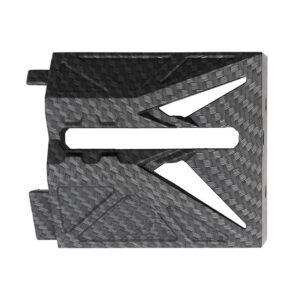

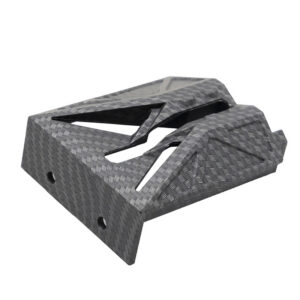

Garniture arrière gauche Ecoxtrem M41 Tank — en coin, sans perçage rond, aspect carbone

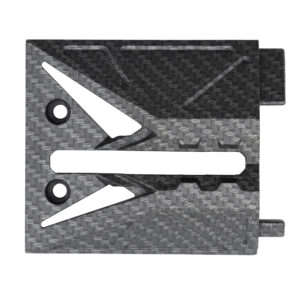

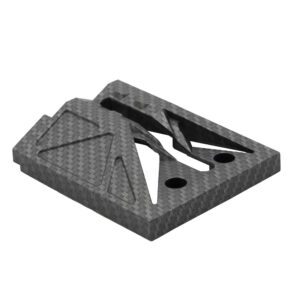

Garniture avant droite Ecoxtrem M41 Tank — plate, deux perçages, aspect carbone

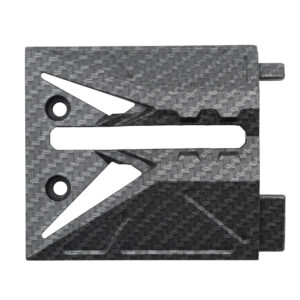

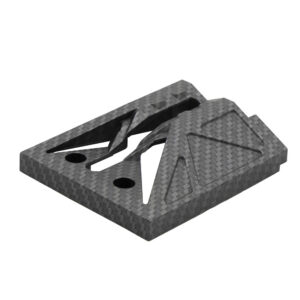

Garniture avant gauche Ecoxtrem M41 Tank — plate, deux perçages, aspect carbone

Garde-boue arrière Ecoxtrem M41 Tank — 22 cm, platine pour le feu, aspect carbone

Garde-boue avant Ecoxtrem M41 Tank — 15,5 cm, équerre à trois perçages, aspect carbone

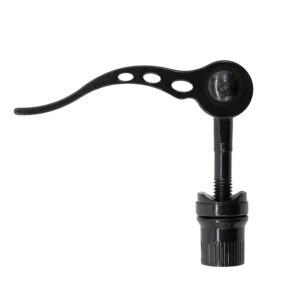

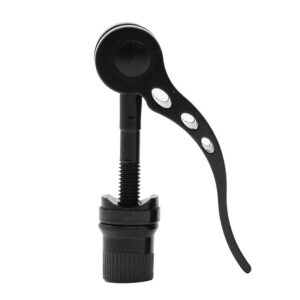

Levier de blocage du pliage Ecoxtrem M41 Tank — blocage rapide à came, tige M6 × 55 mm

Béquille Ecoxtrem M41 Tank — 145 mm, platine 17 mm, ressort de rappel, deux vis fournies

Faisceau écran-contrôleur Ecoxtrem M41 Tank — 168 cm, connecteurs étanches, deux boîtiers fournis

Port de charge Ecoxtrem M41 Tank — embase à visser, capuchon et écrou fournis, câble 140 mm

Contrôleur Ecoxtrem M41 Tank — 48 V 30 A, coupure basse à 39 V, modèle CH09K2-K1

Moteur roue arrière Ecoxtrem M41 Tank — 48 V 800 W, pneu 80/50-6,5 monté, ouverture 125 mm

Écran Ecoxtrem M41 Tank — compteur couleur d'origine 48 V, deux cartes NFC fournies

Poignées Ecoxtrem M41 Tank — la paire, 112 mm, alésage 20 mm, grip quadrillé

Gâchette d'accélérateur au pouce Ecoxtrem M41 Tank — collier 22 mm, câble étanche 160 mm, 3 broches

Réflecteur Ecoxtrem M41 Tank — catadioptre orange Ø 44 mm, tige 18 mm et écrou fournis

Cabochon de clignotant Ecoxtrem M41 Tank — flèche rouge translucide, quatre fixations

Diffuseur de bandeau lumineux Ecoxtrem M41 Tank — profilé translucide 35 cm

Bandeau lumineux de plateau Ecoxtrem M41 Tank — 35 cm, connecteur 2 broches

Feu arrière Ecoxtrem M41 Tank — bandeau LED, deux goujons, câble 250 mm 3 broches

Phare avant Ecoxtrem M41 Tank — bloc LED double optique, câble 110 mm, connecteur étanche

Commodo Ecoxtrem M41 Tank — six touches, prise USB intégrée, câble étanche 200 mm

Kit de réparation à mèches pour pneu tubeless — râpe, outil poseur et 3 mèches
