Reconnaître le connecteur de son accélérateur : 2, 3, 4 ou 5 broches

Sur les 42 accélérateurs du catalogue Lupéo, le connecteur le plus fréquent compte trois brochesLes petites tiges métalliques à l'intérieur d'une prise. Une broche, c'est un fil : compter les broches revient à compter les fils qui passent. — alimentation, masse, signal — mais ce nombre ne prouve jamais qu’une pièce est compatible. Deux accélérateurs à trois broches, de marques différentes, peuvent très bien câbler leurs fils dans un ordre différent. Une douzaine de repères, relevés sur le connecteur, permettent un premier tri avant de commander.

Pourquoi le nombre de broches ne suffit pas

Coupez d’abord l’alimentation de la trottinette : c’est le geste qui précède tout débranchement. Compter les broches d’un accélérateur est ensuite la première chose qu’on fait, la prise débranchée en main — et c’est aussi la première façon de se tromper. Le nombre de contacts élimine des pièces qui ne peuvent pas convenir ; il n’en confirme aucune. Un connecteur à trois broches qui entre dans une prise à trois broches peut très bien envoyer un signal là où l’ancienne pièce attendait une masse.

Douze éléments se vérifient sur un connecteur d’accélérateur, et chacun élimine une erreur différente.

Comment examiner le connecteur de son accélérateur

La méthode générale de lecture d’un connecteur rond — comptage de face, genre, détrompeur — est déjà détaillée dans le guide de reconnaissance des écrans, avec la convention de couleur des connecteurs ronds étanches. On ne la reprend pas ici : elle s’applique telle quelle à un accélérateur. Si vous n’êtes pas certain que la panne vient bien de l’accélérateur, le guide des trottinettes qui ne démarrent pas aide à situer la panne avant de commander quoi que ce soit.

Le repérer parmi les autres connecteurs du guidon

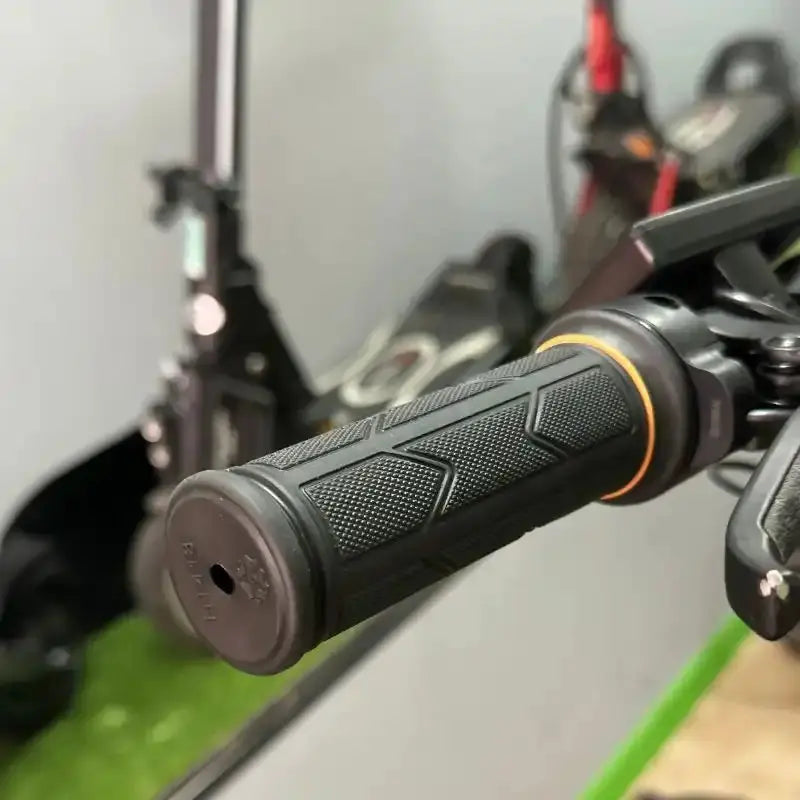

Un guidon de trottinette porte souvent trois ou quatre connecteurs distincts : celui de l’accélérateur, celui du ou des leviers de frein, celui de l’afficheur, parfois celui d’un commodo de clignotants. Sur une gâchette ou une poignée tournante, le faisceau part directement de la commande d’accélération et ne se confond pas avec les autres si on le suit à la main, sans tirer. Sur un bloc qui réunit afficheur et accélérateur dans le même boîtier, un seul connecteur dessert les deux fonctions : le nombre de voies additionne alors les deux besoins.

Les familles de connecteurs qu’on rencontre

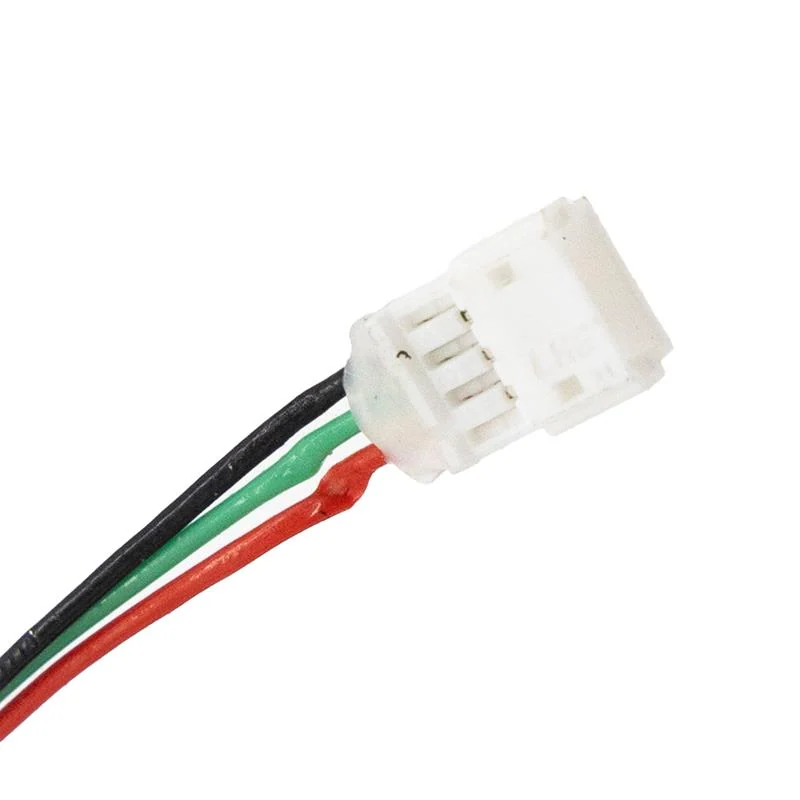

Au catalogue, les accélérateurs sortent avec l’une de ces familles de connecteur : le JST ZH, un connecteur plat à contacts fins, non étanche, monté par exemple sur les gâchettes au pouce Ninebot et Xiaomi ; le rond étanche, avec son joint et son détrompeur ; et une baïonnette étanche à verrouillage par rotation.

Les connecteurs ronds étanches 8 mm se retrouvent aussi vendus seuls, en pièces détachées de câblage, pour refaire une prise sertie plutôt que de trancher un câble d’origine. Le rayon Câblage réunit toute la gamme, dont ces connecteurs ronds étanches 8 mm.

Ce qu’un connecteur 2, 3, 4 ou 5 broches peut indiquer

Sur les 42 accélérateurs du catalogue Lupéo, la répartition n’est pas la même à chaque compte de broches — et elle ne vaut que comme tendance. Ce qui suit se lit au conditionnel : « le plus souvent », jamais « toujours ».

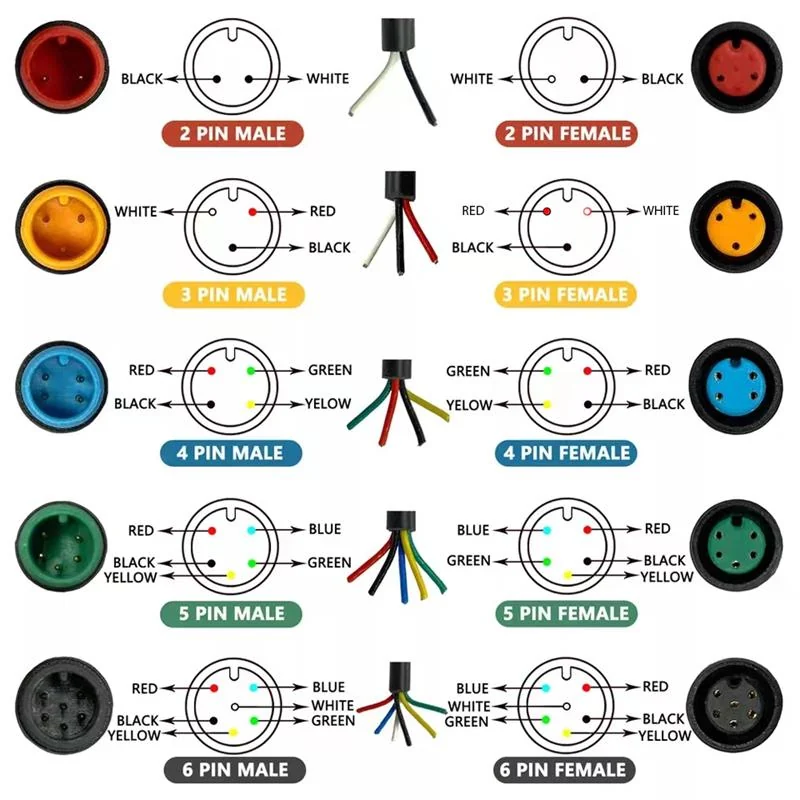

Cette planche est la feuille de câblage des connecteurs étanches 8 mm vendus seuls au catalogue : elle décrit ces pièces-là, pas le faisceau d’une machine, où les couleurs changent d’un fabricant à l’autre.

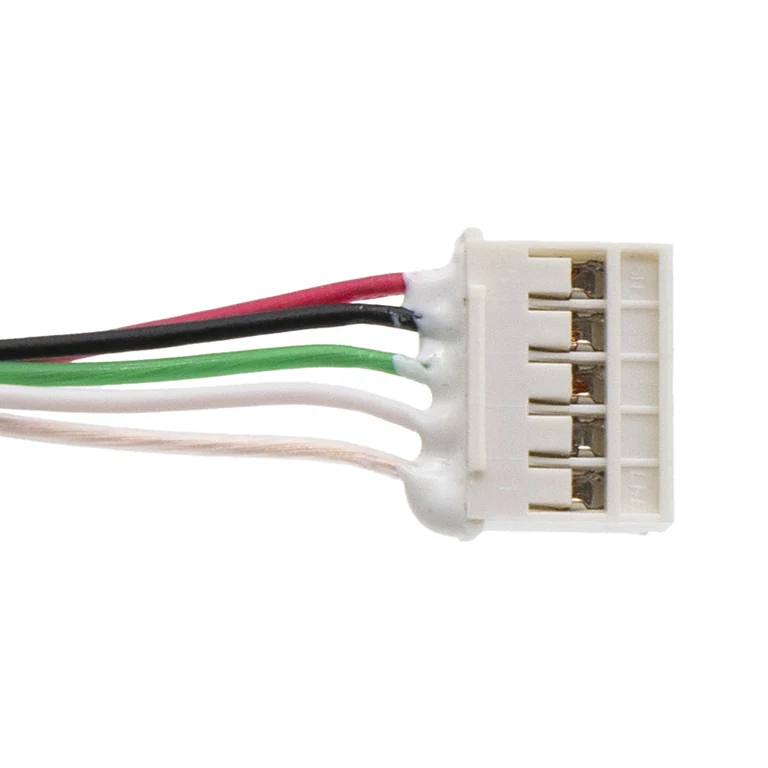

Le faisceau d’un Kukirin G4 illustre bien ce partage : cinq conducteurs sortent de la gâchette pour un connecteur blanc à cinq voies, trois consacrées à l’accélérateur lui-même et deux au bouton d’alimentation logé dans la même poignée.

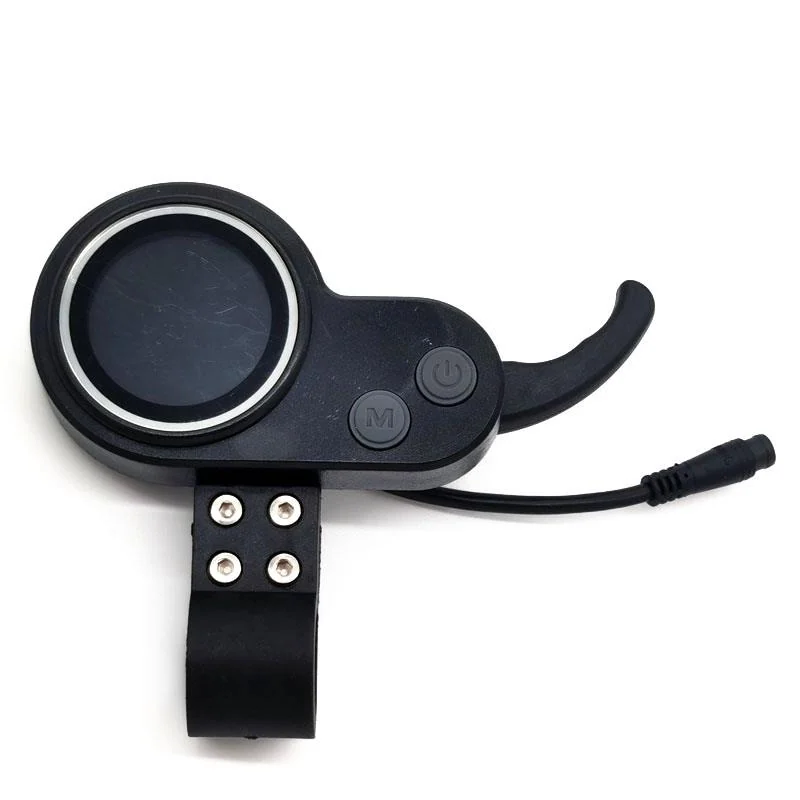

Au-delà de cinq contacts, c’est en général tout un bloc de guidon qui est réuni derrière un seul connecteur : afficheur et accélérateur passent alors par un rond étanche à six contacts, comme sur les blocs J&P.

Comparer avec son accélérateur d’origine

La seule méthode qui tranche vraiment, c’est la comparaison prise à prise : le connecteur déposé posé à côté de la pièce envisagée, comptés et confrontés ensemble. Un même nom de machine ne suffit pas à garantir que le câblage n’a pas changé — le catalogue en porte plusieurs preuves.

Sur l’accélérateur des Cecotec Outsider et Bongo série A, deux variantes de câblage ont circulé sur la même machine : la fiche livre un schéma de brochage, justement pour lever le doute au montage.

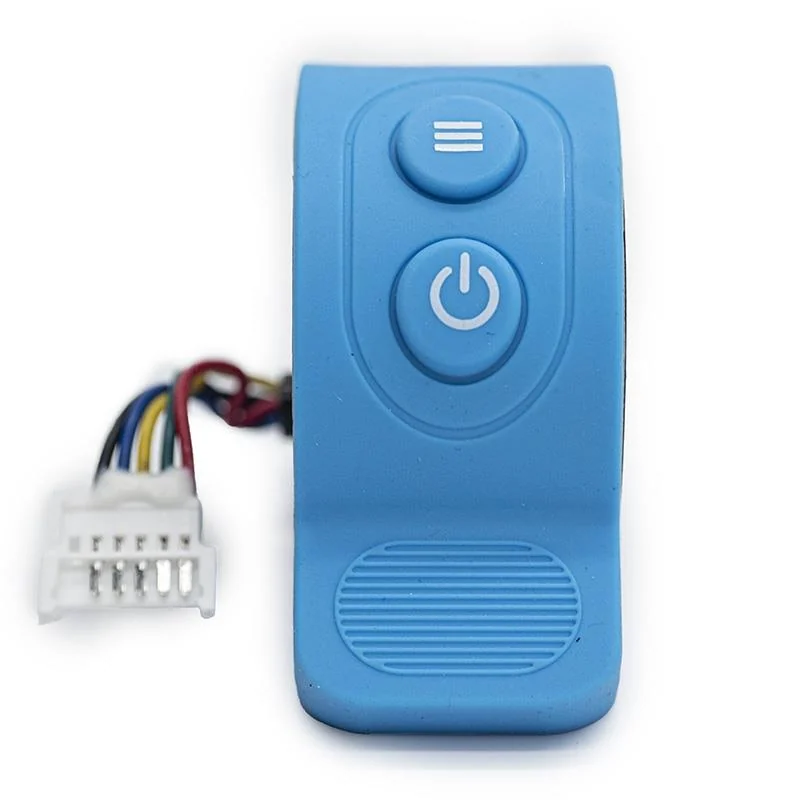

C’est cet accélérateur au pouce à palette bleue, avec ses deux boutons et son connecteur blanc plat, qu’il faut comparer prise à prise avec le sien.

Sur la Kukirin G2 Pro, la version 2024 réunit l’accélérateur et le contacteur à clé dans un seul bloc : sur une série antérieure de la même machine, ni le connecteur ni la combinaison des fonctions ne sont garantis identiques. Chez NIU, la KQi 300P n’utilise pas les mêmes commandes que le reste de la gamme : KQi2, KQi3, KQi3 Pro et KQi3 Max montent un connecteur et un nombre de boutons différents, alors que le nom « NIU KQi » reste commun à toute la gamme.

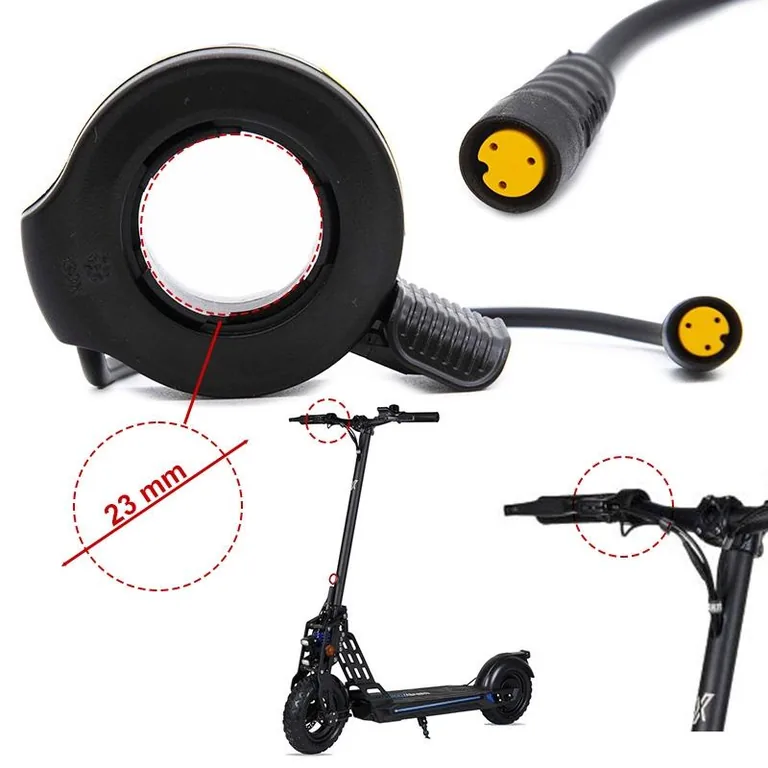

Même la cote physique du collier ne se devine pas d’un modèle à l’autre : sur la gâchette Ecoxtrem Bison, le collier d’alésage fait 23 mm, et non 22 : la cote ne se devine pas, elle se mesure.

Les erreurs à éviter avant de commander

• Compter sur une photo prise en biais La perspective fait perdre une broche : un connecteur à cinq contacts photographié de travers peut se compter à quatre.
• Se fier à la couleur des fils À l’intérieur du faisceau, elle se brouille dès qu’une rallonge du marché secondaire s’ajoute. C’est la couleur du corps du connecteur qui sert d’indice, jamais celle des fils.
• Croire qu’un connecteur qui rentre prouve la compatibilité Deux connecteurs de même taille et de même nombre de contacts peuvent porter un câblage et un protocole différents : il n’existe aucune norme de brochage sur ces pièces.
• Se fier à la couleur du corps comme à une règle fixe Sur certaines machines, la couleur du connecteur code le circuit — c’est le cas de la gâchette Hikerboy Foxtrot Plus, montée avec un connecteur étanche jaune. Cette correspondance appartient à ce constructeur précis, pas à toutes les marques.
• Couper et sertir une autre prise « pour que ça rentre » Adapter physiquement un connecteur ne dit rien de l’ordre des fils qu’il porte : le geste peut envoyer un signal là où le contrôleurLe boîtier électronique caché dans le plateau. Il reçoit ce que demande l'accélérateur et envoie le courant au moteur : c'est le cerveau de la trottinette. attend une masse.
• Oublier le sens mâle ou femelle Deux prises du même genre ne se raccordent jamais entre elles, quel que soit leur nombre de contacts.

Ce qu’il faut photographier et mesurer

Ces relevés se font au moment où l’on dépose l’accélérateur, avant de refermer quoi que ce soit.

• La prise de face Pour compter les contacts sans perdre de broche à la perspective.
• La prise de profil, détrompeur visible Pour comparer la forme du boîtier et la position de l’ergot.
• Le bloc monté sur le guidon Pour situer l’accélérateur parmi les autres connecteurs et voir comment le faisceau sort.
• La cote du collier, au pied à coulisse Un alésage de 22 ou 23 mm ne se devine pas à l’œil.
• Toute étiquette ou référence lisible Sur le boîtier de la gâchette ou sur le faisceau lui-même : c’est le repère qui tranche le plus sûrement, quand la pièce en porte une.

Si un doute persiste une fois ces relevés faits, envoyez-nous les photos avant de commander : nous comparons les connecteurs plutôt que de vous laisser deviner. Les commandes de guidon — accélérateurs, leviers de frein, afficheurs — vivent au rayon Commandes & guidon.

Questions fréquentes sur le connecteur d’accélérateur

Le nombre de broches suffit-il à garantir qu’un accélérateur est compatible ?

Non. Le nombre de broches élimine les pièces qui ne peuvent pas convenir, il n’en confirme aucune. Un connecteur à cinq broches, par exemple, peut consacrer trois voies à l’accélérateur et deux à un bouton d’alimentation logé dans la même poignée — le compte seul ne dit pas lesquelles. La comparaison prise à prise, ou le renvoi d’une photo avant commande, reste la seule méthode qui tranche.

Quelle est la différence entre un accélérateur 3 broches et un 5 broches ?

Sur un connecteur à trois broches, les trois contacts servent en général l’alimentation, la masse et le signal de l’accélérateur seul. Sur un connecteur à cinq broches ou plus, l’accélérateur partage le plus souvent son connecteur avec une autre fonction — un bouton d’alimentation ou un bouton de mode, par exemple.

Le connecteur jaune est-il toujours celui de l’accélérateur ?

Pas systématiquement. Sur les connecteurs ronds étanches génériques, le jaune est une couleur fréquemment associée à l’accélérateur, mais certains constructeurs attribuent leurs propres couleurs à leurs connecteurs : sur une machine donnée, la couleur du corps peut coder autre chose que cette convention. Le nombre de contacts sert tout au plus à éliminer une pièce qui ne peut pas convenir ; seule la comparaison avec la pièce déposée le confirme.

Gâchette au pouce, demi-poignée ou poignée tournante : est-ce le même connecteur ?

Pas forcément. La forme physique de l’accélérateur — au pouce, à gâchette, en demi-poignée ou en poignée tournante — ne présage pas de la famille de connecteur qu’il porte. Une gâchette au pouce pour Ninebot et Xiaomi sort en JST ZH, quand la gâchette au pouce de l’Ecoxtrem M41 Tank sort en rond étanche trois broches. C’est le connecteur, pas la forme de la commande, qui décide.

Peut-on changer la prise d’un accélérateur pour qu’il rentre ?

Couper et resertir une autre prise fait entrer physiquement le connecteur, mais ne dit rien de l’ordre des fils qu’il transporte. Sans schéma de brochage des deux pièces, ce geste peut mettre un signal à la masse, ou envoyer l’alimentation sur la ligne de signal, et endommager l’accélérateur ou le contrôleur.

Un accélérateur universel, ça existe ?

Le catalogue distingue des accélérateurs adaptablesUne pièce qui n'est pas fabriquée par la marque de la trottinette, mais qui reprend la même forme et la même prise. Moins chère qu'une pièce d'origine, et elle ne porte pas la référence du constructeur., montables sur plusieurs modèles qui partagent le même connecteur et la même fixation, mais aucun connecteur d’accélérateur n’est universel à toutes les marques. Une pièce adaptable se choisit toujours sur son connecteur et sa cote, jamais sur le seul nom de la machine.
