Ninebot · 38 pièces compatibles

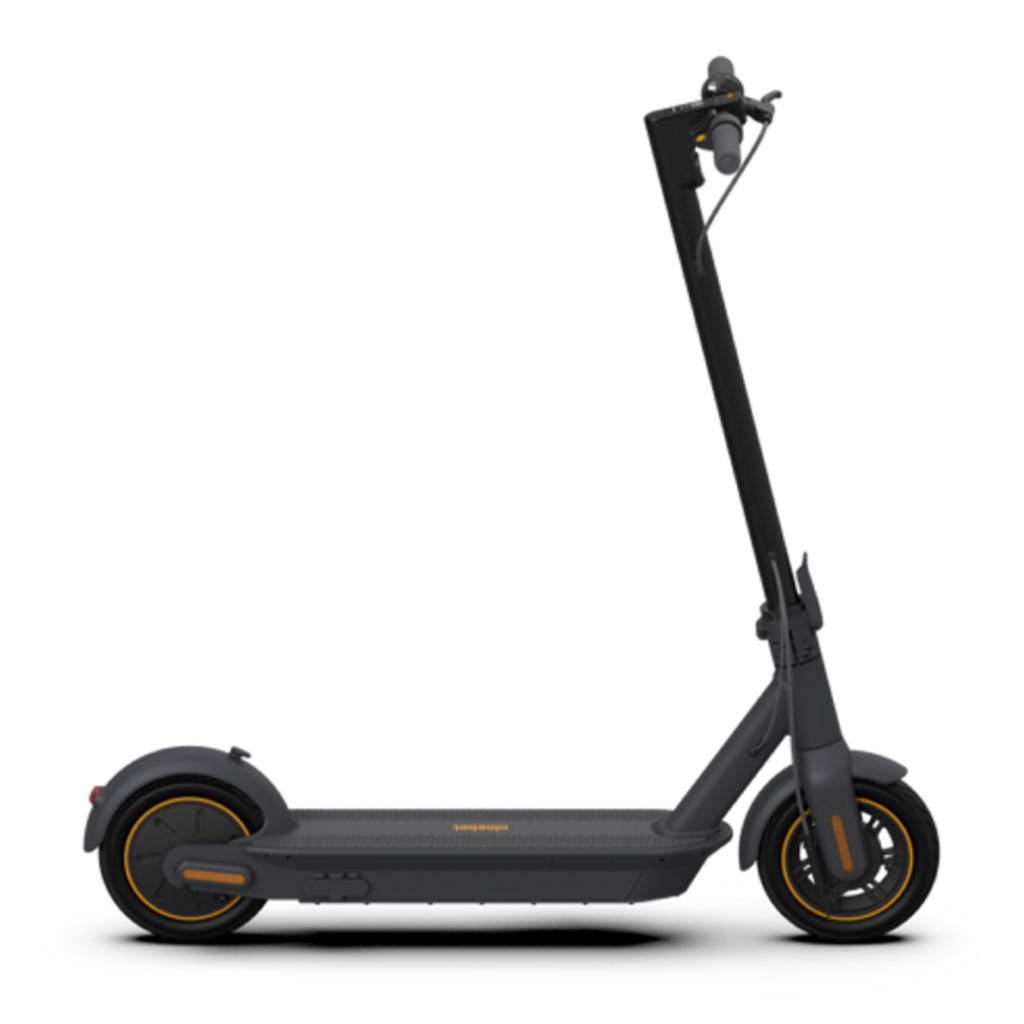

Pièces détachées Ninebot Max G30

Sur un Ninebot Max G30, le mécanisme de pliage est ce qui revient le plus souvent : crochet, boucle de rétention et son guide se remplacent séparément. Et avant de commander un contrôleur, regardez la matière de son boîtier — aluminium moulé en première génération, plastique noir en seconde.

Voir les 38 pièces Voir les autres modèles Ninebot

Diagnostic → Pièce → Montage

Quelle pièce voulez-vous remplacer ?

Choisissez directement une zone de la machine, ou explorez les familles de pièces.

Modèle sélectionné Max G30 Changer

Atelier visuel

Sélectionnez une zone

Les 38 pièces référencées pour la Ninebot Max G30

Comment nous vérifions les compatibilités

38 pièces affichées

Accessoires pour toutes les trottinettes

Voir les 85 accessoires Indiqués pour toutes les trottinettes, et non choisis pour la Ninebot Max G30. Rayons : Antivols · Câblage · Sécurité & visibilité · Consommables d’atelier · Outillage.

Le pliage, le contrôleur, et les repères à l’œil nu

Le pliage, pièce par pièce

C'est le mécanisme qui s'use le plus sur cette machine, et il ne se remplace pas d'un bloc : trois pièces distinctes le composent, et la panne n'en concerne souvent qu'une.

Le crochet de pliage — collier et crochet à ressort, avec sa vis.
La boucle de rétention de potence — le verrou du levier, avec sa vis.
Le guide de boucle — la bague qui maintient le verrou en place.

Un mât qui prend du jeu vient le plus souvent du verrou ou de sa bague, pas du crochet. Démontez avant de commander : la pièce fautive se voit.

Le contrôleur : deux générations, un repère à l'œil nu

La carte 36 V 350 W a existé en deux versions, et rien dans une fiche fournisseur ne dit laquelle vous avez. Deux repères physiques suffisent :

Première génération — boîtier en aluminium moulé, moteur raccordé par connecteurs cylindriques.
Seconde génération — boîtier en plastique noir, raccordement par bornes à vis.

Le couvercle porte aussi sa référence gravée. Relevez-la avant de commander : une carte de la mauvaise génération se branche mal, ou pas du tout.

Le garde-boue arrière : le repère qui tranche

Deux versions circulent, et leurs titres ne suffisent pas à les distinguer. La question à se poser, sur la pièce démontée, est simple : votre feu arrière est-il logé dans le garde-boue, ou le garde-boue porte-t-il seulement un catadioptre sur le flanc ? La première réponse désigne la version à logement de feu, la seconde le profil fin.

Les cotes qui décident

Pneu — cette machine est en 10 pouces. Les formats disponibles vont du 80/50-6,5 au 10 × 2,75-6,5, avec des diamètres de 235 à 249 mm et des largeurs de 81 à 92 mm. Relevez les deux cotes sur le flanc.
Plaquettes — CT008 rondes à ergot, Ø 25 mm, vendues par paire, pour frein mécanique.
Feu arrière — bloc ovale à deux LED, câble de 370 mm, platine et vis fournies.
Phare avant — module LED avec sa platine et un connecteur deux broches.

Questions fréquentes

Ma trottinette ne s'allume plus : écran, contrôleur ou batterie ?

Un testeur de diagnostic et son faisceau adaptateur permettent de trancher sans rien remplacer à l'aveugle. Le tableau de bord se remplace complet, avec son bouton d'allumage et son faisceau serti — inutile donc de chercher le bouton seul.

Le levier de pliage ne verrouille plus : quelle pièce ?

Regardez d'abord la boucle de rétention et son guide : c'est le verrou qui lâche le plus souvent, et il se remplace seul. Le crochet, lui, se change quand son ressort a perdu sa tension ou que le collier a du jeu.

Les plaquettes CT008 sont-elles les mêmes que sur d'autres machines ?

Oui, ce format rond à ergot en Ø 25 mm équipe plusieurs trottinettes à frein mécanique, et notre fiche nomme les modèles concernés. Vérifiez-y le vôtre : quatre millimètres de différence suffisent à rendre une plaquette inutilisable.

Comment savoir quel garde-boue arrière commander ?

Démontez le vôtre et regardez où se trouve le feu. Logé dans le garde-boue, c'est la version à logement ; simple catadioptre sur le flanc, c'est le profil fin. Aucune référence de fabricant n'est nécessaire pour trancher.

Pièces détachées Ninebot Max G30

Quelle pièce voulez-vous remplacer ?

Les 38 pièces référencées pour la Ninebot Max G30

Pneu tubeless 60/70-6,5 tout-terrain — Ø 234 mm, Ninebot Max G30

Pneu tubeless 60/70-6,5 à gel anti-crevaison — Ninebot Max G30 et Xiaomi Mi4 Pro 2ᵉ génération

Pneu tubeless 60/70-6,5 route Innova — Ninebot Max G30 et Xiaomi Mi4 Pro 2ᵉ génération

Pneu tubeless 10 × 2,75-6,5 tout-terrain au gel — Ø 247 mm, pavés larges, 953 g

Pneu tubeless 80/50-6,5 tout-terrain — Ø 243 mm, 81 mm de large

Pneu tubeless 80/50-6,5 tout-terrain — 89 mm de large, flanc de 70 mm

Pneu tubeless 10 × 2,75-6,5 tout-terrain au gel — 1 032 g, le plus armé

Pneu tubeless 10 × 2,75-6,5 tout-terrain au gel — flanc de 62 mm, le plus haut

Pneu tubeless 10 × 2,75-6,5 tout-terrain — talon de 184 mm, le plus large

Pneu tubeless 10 × 2,75-6,5 tout-terrain RUNFLAT — roule à plat, liseré turquoise

Pneu tubeless 10 × 2,75-6,5 tout-terrain — Ø 249 mm, le plus grand du format

Pneu tubeless 10 × 2,75-6,5 tout-terrain — Ø 246 mm, flanc de 60 mm

Pneu tubeless 10 × 2,7-6,5 — profil route, Ø 235 mm, sans chambre à air

Plaquettes de frein CT008 rondes à ergot — Ø 25 mm, frein mécanique, la paire

Garde-boue arrière Ninebot Max G30 / G30D — gris, logement de feu et vis fournies

Garde-boue arrière Ninebot Max G30 — noir, profil fin, catadioptre sur le flanc

Kit de direction pour Ninebot Max G30 — coupelles 30 x 50 mm, jeu de 5 pièces

Béquille latérale pour Ninebot Max G30, G30E II et G30LE II — entraxe 50 mm

Crochet de pliage Ninebot Max G30 — collier et crochet à ressort, vis fournie

Guide de boucle de rétention Ninebot Max G30 — bague de maintien du verrou de pliage

Boucle de rétention de potence Ninebot Max G30 — verrou du levier de pliage, vis fournies

Vis de garde-boue Ninebot Max G30 — lot de 50 vis à tête cylindrique et rondelle

Kit de vis de pliage Ninebot Max G30 — tige 53 mm, barillets 21 et 19 mm

Câble de liaison Ninebot Max G30 — 1,5 m, connecteur étanche 8 mm vers HY

Contrôleur Ninebot Max G30 — carte 36 V 350 W, boîtier aluminium, 1ʳᵉ génération

Vis de couvercle de batterie Ninebot Max G30 et Max G2 — M4 × 10 mm, lot de 100 pièces

Écran Ninebot Max G30 — tableau de bord Bluetooth, bouton d'allumage et faisceau serti

Accélérateur au pouce Ninebot et Xiaomi — palette jaune, connecteur JST ZH

Accélérateur au pouce Ninebot et Xiaomi — palette bleue, connecteur JST ZH

Accélérateur au pouce Ninebot et Xiaomi — palette rouge, connecteur JST ZH

Accélérateur au pouce Ninebot et Xiaomi — palette noire, connecteur JST ZH

Phare avant Ninebot Max G30 — module LED, platine de fixation et connecteur 2 broches

Feu arrière Ninebot Max G30 — ovale à deux LED, câble 370 mm, platine et vis fournies

Alarme Ninebot Max G30 et Max G2 — faisceau dédié

Bombe de peinture aérosol gris métallisé — 375 ml, retouche de carrosserie

Kit de réparation à mèches pour pneu tubeless — râpe, outil poseur et 3 mèches

Testeur de diagnostic et son faisceau adaptateur — l'ensemble complet

Sonnette Ninebot Max G30 — timbre mécanique grise à collier de guidon
