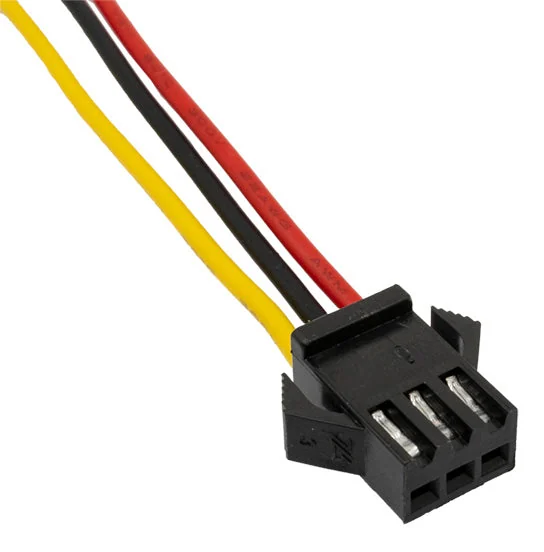

Cordon SM 3 broches, fils jaune, noir et rouge
  1. Cordons SM 3 broches, mâle et femelle
  2. Connecteur SM 3 broches vu de trois quarts
  3. Cordon SM 3 broches, fils jaune, noir et rouge

Cordons SM 3 broches 14 cm — 5 mâles et 5 femelles

Référence CONN-SM3-CORDON-10

Compatible avecToutes les trottinettes

5,95 € TTC

  • Connecteur SM 3 broches, le standard de signal des trottinettes
  • Câble 22 AWG de 14 cm, contacts déjà sertis
  • 10 cordons — 5 mâles et 5 femelles
  • Ergot de verrouillage : la prise ne se débranche pas aux vibrations

En stock — expédié le jour même avant 12 h

Expédition prévue

Lundi 21 septembre

Week-end — aucune expédition aujourd’hui

Réception estimée entre le mer. 23 sept. et le jeu. 24 sept. — transporteur suivi

Livraison à domicile en France métropolitaine (Corse comprise), en Belgique, Danemark, en Espagne et au Luxembourg · offerte dès 49,95 € d’achat

14 jours pour changer d’avis, retour possible sans justification

Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.

Paiement sécurisé
Garantie 2 ansGarantie légale de conformité sur tout produit neuf
Retour sous 14 joursSans avoir à vous justifier
Pièces après-venteLes consommables de ce modèle restent disponibles

Attention — vérifiez avant de commander

  1. 1 Choisissez sur le nombre de logements du corps (3), pas sur le nombre de fils câblés.
  2. 2 Le SM n'est pas étanche : il se loge dans la potence ou le plateau, à l'abri.
  3. 3 Ne l'utilisez pas pour du courant de puissance (batterie, phases moteur).

Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire

Description

Le connecteur blanc ou noir à ergot qui relie l’écran au , le feu au , la gâchette au tableau de bord : c’est un SM. Quand un fil casse à la sortie du corps — l’endroit qui plie le plus — c’est tout le cordon qu’on remplace.

Voici le cordon SM 3 , câble 22 AWG de 14 cm, livré par 10 : 5 mâles et 5 femelles, prêts à souder.

Le SM, le connecteur de signal des trottinettes

Le SM se reconnaît à son corps rectangulaire et à son ergot de verrouillage qui claque à l’emboîtement. Il porte des signaux, pas de la puissance : alimentation de feu, liaison série d’un écran, capteurs de frein, commandes au guidon. Il existe de 2 à 6 broches, toutes au même pas.

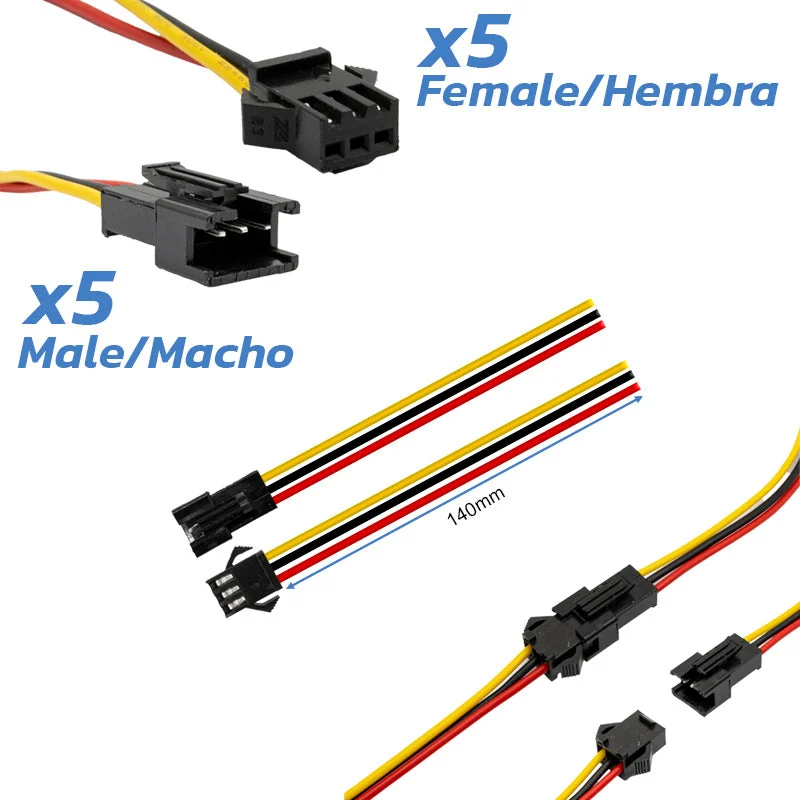

Cordons SM 3 broches, mâle et femelle
Le cordon SM 3 broches, mâle et femelle.

Du 22 AWG, la bonne section pour du signal

Le 22 AWG — environ 0,33 mm² — est la section standard des faisceaux de signal : assez fine pour passer dans une potence, assez grosse pour ne pas casser au premier hiver. Les fils sont déjà sertis dans le corps : il ne reste qu’à raccorder l’autre extrémité.

Connecteur SM 3 broches vu de trois quarts
Gros plan sur le corps du connecteur et son ergot.

Compter les broches, pas les fils

Un connecteur à 3 broches peut n’avoir que 2 fils câblés si le constructeur a laissé une position libre. C’est le nombre de logements du corps qui compte pour choisir la référence, pas le nombre de fils qui en sortent.

Est-ce la bonne pièce pour vous ?

Oui, si vous refaites un faisceau de signal, remplacez un connecteur cassé ou fabriquez une rallonge, et que le corps compte 3 logements.

Non, si la liaison porte du courant de puissance — batterie, phases moteur : le SM n’est pas prévu pour cela. Non plus si votre prise est ronde et étanche : c’est une autre famille.

Dans le carton

Dix cordons SM 3 broches de 14 cm — 5 mâles, 5 femelles.

Caractéristiques

Type Cordon de signal pré-serti
Connecteur SM 3 broches
Section de câble 22 AWG
Longueur 14 cm
Quantité 10 cordons (5 mâles, 5 femelles)
Compatibilité Toutes les trottinettes à connecteurs SM

Questions fréquentes

Comment savoir si mon connecteur est un SM ?

Corps rectangulaire, ergot de verrouillage sur le dessus, contacts alignés au même pas. Si la prise est ronde avec un écrou moleté, c’est un connecteur étanche ; si elle est plate et rouge, c’est un JST.

Puis-je réutiliser le corps et changer seulement les contacts ?

Oui : les contacts s’extraient par l’arrière avec une aiguille fine, en soulevant la languette de verrouillage. C’est utile pour corriger un ordre de broches.

Le cordon est-il étanche ?

Non. Un SM se loge à l’abri, dans la potence ou le plateau. Pour une sortie exposée, préférez un connecteur rond à joint.

En résumé

Dix cordons SM 3 broches — 5 mâles et 5 femelles — en câble 22 AWG de 14 cm, contacts déjà sertis. Le SM est le connecteur de signal le plus répandu de la trottinette électrique : écran, feux, capteurs de frein, commandes au guidon. Choisissez la référence sur le nombre de logements du corps, pas sur le nombre de fils câblés. Ce n’est pas un connecteur étanche : il se loge à l’abri.
