Une trottinette qui ne démarre pas se diagnostique dans un ordre précis : bouton, batterie, fusible, connecteurs, puis . Le premier geste est une mesure : un pack 36 V en bonne santé affiche 42,0 V au sortir du chargeur, un pack 48 V affiche 54,6 V. Une tension correcte avec un écran noir ne désigne pas le même organe qu’un écran allumé qui refuse d’avancer.
Contenu vérifié le 17/09/2026, à partir des manuels constructeur cités plus loin dans cet article.
Sommaire
- Par où commencer : l’ordre des contrôles
- Rien ne s’allume : batterie, bouton, fusible et connecteurs
- Elle s’allume mais elle n’avance pas
- Départager les organes : ce qui désigne, ce qui innocente
- Les codes d’erreur : ce qu’ils disent, et ce qu’ils ne disent pas
- Quand s’arrêter : ce qui ne se diagnostique pas chez soi
- La pièce à changer, une fois la panne identifiée
- Questions fréquentes
Par où commencer : l’ordre des contrôles
Tout part d’un seul embranchement : soit rien ne s’allume du tout, soit l’écran s’allume mais la trottinette n’avance pas. Un troisième comportement existe et oriente ailleurs : l’écran s’allume brièvement puis s’éteint de lui-même, sans qu’on ait rien demandé — la coupure vient alors du pack ou de son électronique de protection, et c’est la tension de la batterie qu’il faut mesurer avant tout le reste. Ces cas se traitent par des organes différents, et l’ordre ci-dessous va du geste gratuit et réversible vers le geste coûteux, du moins invasif au plus invasif.
| Contrôle | Ce qu’on observe | Ce que ça dit |
|---|---|---|
| Observation visuelle et olfactive du pack | déformation, gonflement, odeur âcre, chaleur anormale | un signal d’alerte arrête tout le reste — direction la section « Quand s’arrêter » |
| Tension du pack au multimètre | valeur mesurée aux bornes du connecteur de batterie | pack chargé, pack à plat, ou pack déjà coupé par le BMS |
| Fusible | continuité, aspect visuel du filament | circuit coupé avant même d’atteindre le contrôleur |
| Connecteurs et câblage | oxydation, jeu, connecteur mal enclenché sur son | faux contact, souvent intermittent |
| Réinitialisation (coupure générale puis redémarrage) | le défaut revient identique, ou disparaît | défaut passager côté commande, ou défaut matériel persistant |
| Accélérateur et capteur de frein | réponse en mode piéton comparée à la réponse à la gâchette | organe de commande isolé du couple moteur/contrôleur |
| Contrôleur et moteur | trace de brûlure, bruit inhabituel, point dur à la roue tournée à la main | organe de puissance en cause |
Si le symptôme n’est ni un problème de démarrage ni un problème d’allumage — pneu, freinage, autonomie qui s’effondre en roulant, bruit à l’usage — la bonne porte d’entrée est les dix pannes les plus fréquentes.
Un testeur dédié raccourcit ces contrôles sans ouvrir la machine : un testeur de diagnostic avec son faisceau adaptateur ou un testeur de contrôleur et de moteur lit directement les signaux via son adaptateur, dont le périmètre de modèles couverts est indiqué sur la fiche — à vérifier avant de commander. Le reste de l’outillage utile se trouve au rayon outillage.
Rien ne s’allume : batterie, bouton, fusible et connecteurs
« Rien ne s’allume » veut dire : aucune LED, aucun bip, l’écran reste noir. Si à l’inverse un bip se fait entendre ou qu’une LED de charge répond alors que la de l’afficheur seule reste éteinte, l’organe en cause change : c’est l’afficheur lui-même qui est visé, pas la chaîne d’alimentation. Deux afficheurs qui se ressemblent ne sont pas interchangeables pour autant — de quoi identifier son écran avant de commander, au rayon affichages.
Mesurer la tension du pack au multimètre
Le multimètre en position tension continue, pointes sur les deux bornes du connecteur de batterie, machine éteinte et sans jamais mettre les deux pointes en contact entre elles, donne une lecture qui se compare à des repères connus.
| Tension nominale du pack | Pleine charge (sortie chargeur) | Repos nominal |
|---|---|---|
| 36 V (10 cellules en série) | 42,0 V | ≈ 36-37 V |
| 48 V (13 cellules en série) | 54,6 V | ≈ 48,1 V |
Le même calcul vaut au-delà de ces deux lignes : un pack 52 V compte quatorze cellules en série et atteint donc 58,8 V en fin de charge.
Une tension mesurée dans ces plages ne dit rien de la capacité réelle des cellules : elle confirme seulement que le circuit n’est pas coupé. À l’inverse, une tension nettement en dessous des repères de repos, sur une machine qui a coupé toute seule en roulant, oriente vers le pack ou son BMS plutôt que vers l’afficheur ou le contrôleur. Si le pack s’avère condamné, la suite logique est de choisir une batterie de remplacement, au rayon batteries.
Ce que dit le chargeur
Un chargeur sain délivre à vide la tension de pleine charge du pack qu’il alimente : 42,0 V pour un 36 V, 54,6 V pour un 48 V. Un chargeur 48 V → 54,6 V à connecteur GX16 ou un chargeur 42 V à connecteur rond permet de recouper cette valeur à vide, avant de rebrancher sur la machine.
Un voyant qui passe au vert en quelques secondes, sur une batterie qui était pourtant à plat, ne signale pas un pack déjà plein : il signale que le courant ne circule pas jusqu’au pack — port de charge oxydé, faussées, embase déboîtée. Pour départager les deux, mesurer la tension directement aux bornes du pack : une valeur conforme au tableau ci-dessus écarte la batterie et désigne le circuit de charge. Le cas est illustré par le port de charge Ninebot Max G3, qui se remplace précisément quand c’est l’embase, et non le pack, qui est en cause.
Le bouton, le fusible et les connecteurs
Le bouton d’allumage et le fusible sont les deux points les plus rapides à écarter : un bouton qui ne fait plus contact, ou un fusible ouvert, produit exactement le même silence total qu’une batterie à plat. Le fusible se contrôle à l’œil et à la continuité ; sa fonction est de couper le circuit avant qu’un court-circuit n’atteigne le contrôleur ; seul le contrôle compte ici.
Le fusible se cherche du côté du bloc batterie, sous le plateau, logé dans un support glissé sous une gaine ; l’atteindre demande de déposer le carénage inférieur. Un filament coupé ou un point noir dans le corps du fusible le condamne à l’œil, mais un fusible intact en apparence peut être ouvert : c’est la continuité qui tranche. Il se remplace par un modèle de même ampérage et de même type — rapide et temporisé ne s’emploient pas l’un pour l’autre — aux dimensions du support d’origine. Un fusible qui grille de nouveau aussitôt après ne se remplace pas une seconde fois : c’est le défaut qu’il protège qu’il faut chercher.

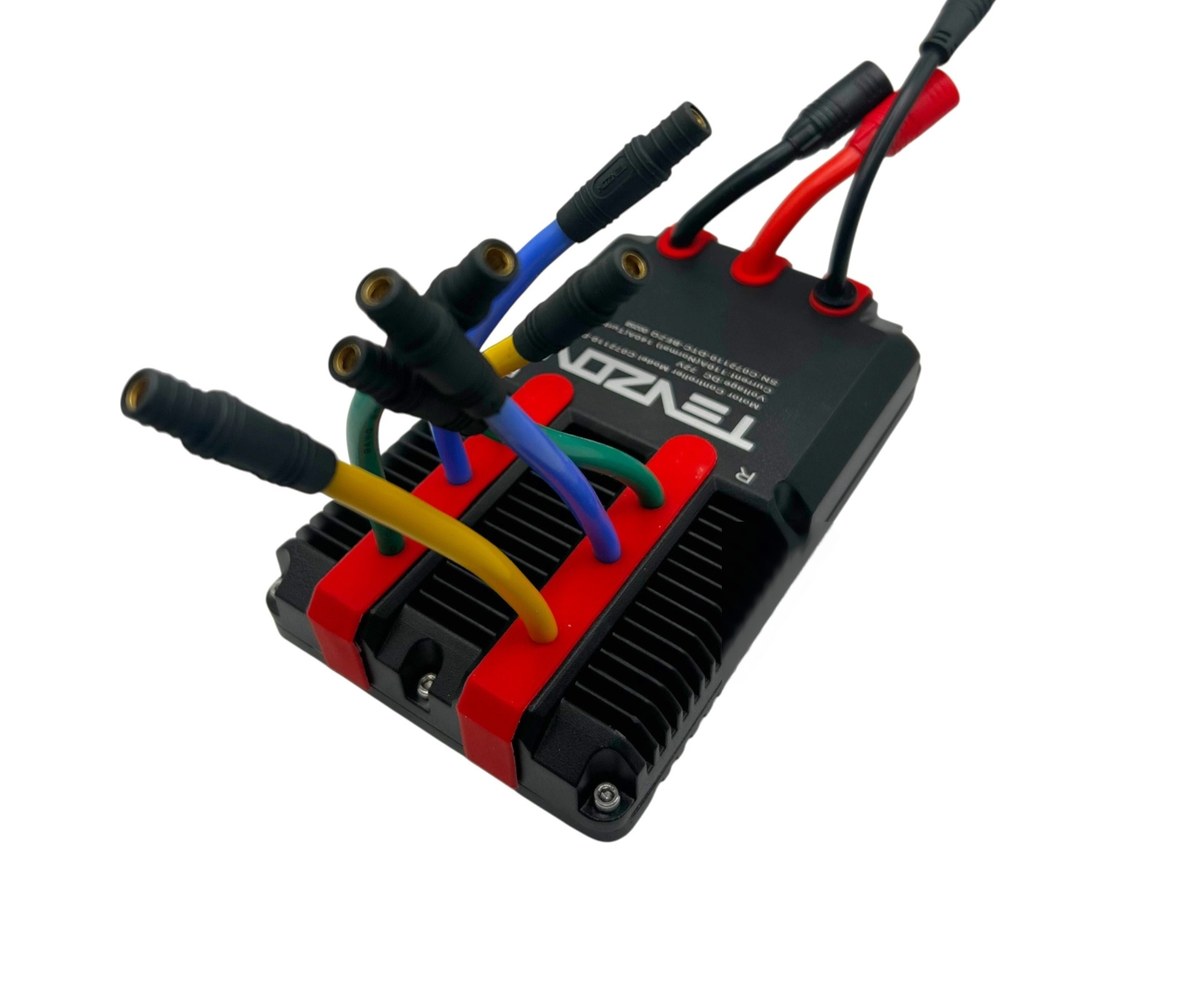

Vient ensuite le faisceau : un connecteur mal enclenché sur son détrompeur, de l’oxydation visible sur les broches, ou un fil pincé produisent une panne qui va et vient selon les vibrations ou l’humidité, et qui disparaît après nettoyage et rebranchement. Un coffret de connecteurs SM ou des contacts à sertir pour connecteur SM permettent de refaire une connexion oxydée sans attendre une pièce complète ; le rayon câblage couvre le reste du faisceau.
La trottinette a pris l’eau
Une trottinette mouillée qui ne répond plus doit sécher entièrement avant tout nouvel essai, et ne doit pas être mise en charge pendant qu’elle sèche. Une fois sèche, les contrôles reprennent dans le même ordre : tension du pack, fusible, connecteurs — l’humidité résiduelle est justement ce qui provoque l’oxydation décrite plus haut.
Elle s’allume mais elle n’avance pas
Quand la machine dispose d’un mode piéton, il sert de test : s’il avance, le contrôleur et le moteur répondent, et la panne se cherche du côté de l’accélérateur ou du capteur de frein.
Le capteur de frein coupe le moteur
Le capteur de frein est conçu pour couper la puissance dès qu’un levier est actionné, par sécurité. Une panne de ce capteur — contact resté fermé, câble sectionné — produit exactement le même symptôme qu’un problème moteur : aucune réponse à l’accélérateur, alors même que les leviers sont relâchés. Ces commandes se trouvent au rayon commandes au guidon.
L’accélérateur
Une gâchette d’accélérateur en bon état fait monter la tension progressivement quand on la presse ; elle ne saute pas d’une valeur à l’autre et ne reste pas figée à mi-course. Le signe le plus net d’une gâchette défaillante : la trottinette avance en mode piéton mais rien ne se passe à l’accélérateur. Le remplacement se fait par un accélérateur à gâchette Ninebot Max G3, un accélérateur Xiaomi Electric Scooter Elite, ou pièce d’origine selon la fiche, ou une autre référence du même rayon. Avant de commander, reconnaître le connecteur de son accélérateur évite une pièce qui n’entre pas dans la prise : le nombre de broches ne suffit pas à lui seul, la forme du connecteur et l’ordre des fils se relèvent aussi sur la pièce déposée.

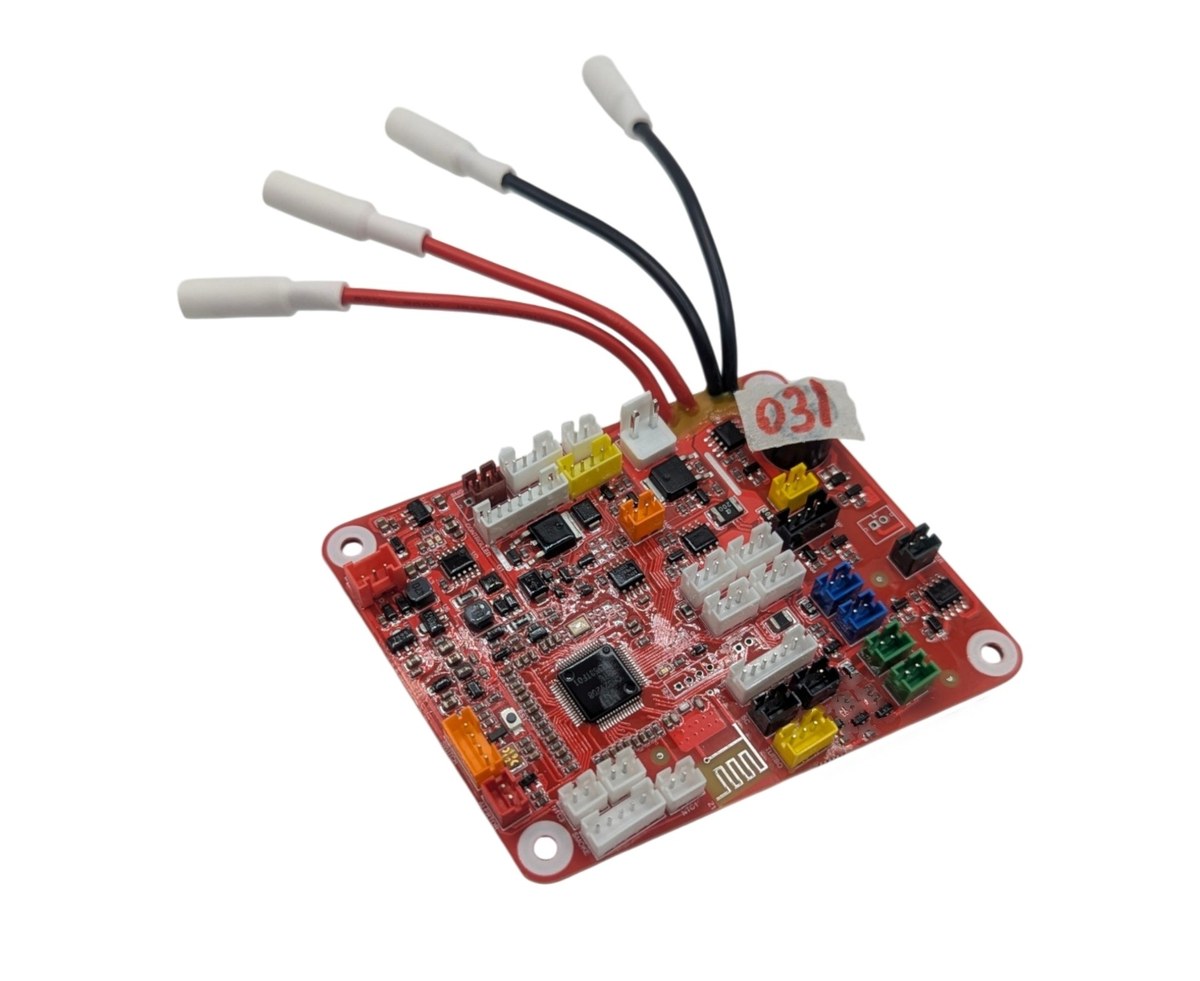

Le contrôleur
Le contrôleur se reconnaît d’abord à ce qu’on peut voir : une trace de brûlure, du plastique déformé, une odeur de brûlé au niveau du boîtier. Le remplacement passe par le rayon contrôleurs, avec des références par modèle comme le contrôleur d’origine Ninebot Max G3 ou le contrôleur d’origine NAVEE N20 et N40.

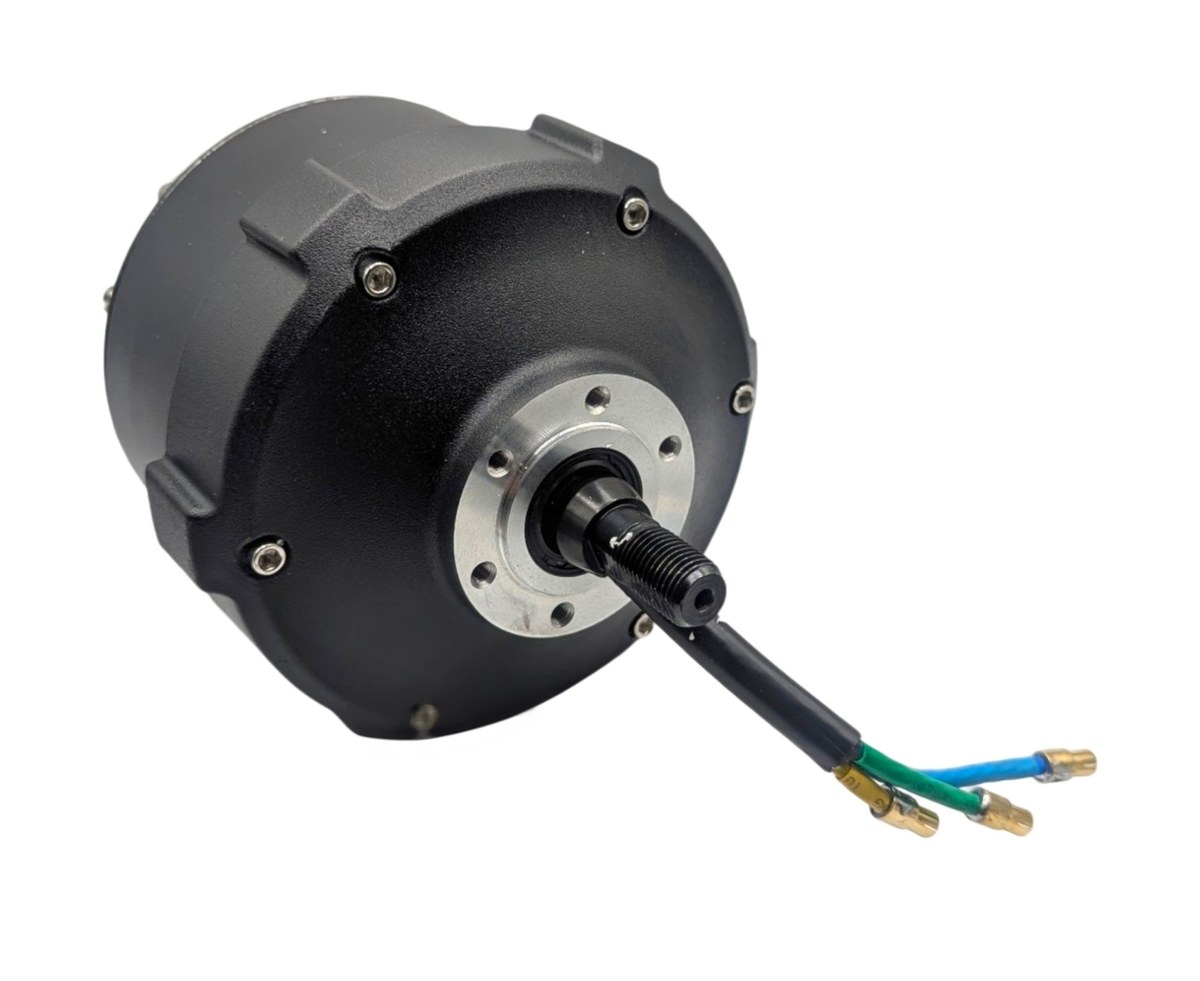

Le moteur et ses capteurs
Roue levée, hors tension, le moteur doit tourner librement et sans bruit : des à-coups, une chauffe rapide ou un point dur signalent le moteur ou ses capteurs Hall plutôt que l’électronique en amont. Le rayon moteurs regroupe les références disponibles.
Départager les organes : ce qui désigne, ce qui innocente
Un même symptôme oriente parfois vers deux organes différents. Ce tableau ajoute ce qui manque le plus souvent dans un diagnostic à distance : pour chaque organe, le symptôme qui l’écarte, pas seulement celui qui le met en cause.
| Organe | Le symptôme qui le désigne | Le symptôme qui l’innocente |
|---|---|---|
| Batterie / BMS | rien ne s’allume, coupure sous charge, autonomie effondrée | tension cohérente et écran qui s’allume normalement |
| Afficheur | écran noir alors que le reste répond (bip, LED de charge) | l’écran affiche vitesse et niveau de batterie |
| Contrôleur | trace de brûlure, plastique déformé, odeur de brûlé | le mode piéton fonctionne |
| Accélérateur | avance en mode piéton, pas à la gâchette | répond à la gâchette une fois les autres organes écartés |
| Capteur de frein | aucune réponse à l’accélérateur, leviers pourtant relâchés | le mode piéton fonctionne |
| Câblage et connecteurs | panne intermittente liée aux vibrations ou à l’humidité, oxydation visible | panne stable et reproductible après nettoyage et rebranchement |
| Moteur et capteurs Hall | à-coups, chauffe rapide, bruit, point dur à la roue tournée à la main | roue libre, silencieuse, sans point dur |
| Fusible et bouton | rien du tout, aucune LED, aucun bip, batterie pourtant chargée | l’écran s’allume |
Les codes d’erreur : ce qu’ils disent, et ce qu’ils ne disent pas
Il n’existe pas de table de codes universelle : un même numéro ne désigne pas la même cause d’une marque à l’autre, et parfois pas la même cause d’un modèle à l’autre chez le même constructeur. Se fier à une correspondance générique conduit à commander la mauvaise pièce.
Kukirin publie sa propre table de codes, valable pour les modèles qui l’affichent ainsi :
| Code | Cause indiquée par Kukirin |
|---|---|
| E-01 | capteur Hall du moteur |
| E-02 | accélérateur |
| E-03 | contrôleur |
| E-04 | capteur de frein |
| E-05 | batterie |
| E-06 | afficheur ou communication |
| E-07 | surtension batterie ou chargeur |
| E-08 | surintensité moteur ou contrôleur |
| E-09 | surchauffe moteur ou contrôleur |
Le modèle G2 Master de la même marque numérote autrement, de E0 à E7, avec des libellés voisins mais pas identiques : la table ci-dessus ne s’applique qu’aux modèles Kukirin qui affichent des codes E-01 à E-09.
Dualtron fonctionne différemment : sur la Thunder, le tableau de bord affiche des types de défaut numérotés sur sa barre de LED, pas des codes « E ». Le constructeur en distingue quatre : 2 pour un défaut système, 4 pour un défaut moteur, 5 pour un défaut accélérateur, 6 pour un défaut contrôleur. Dans les quatre cas, la réponse donnée par le constructeur est la même : cesser l’usage et passer par un atelier agréé, sans procédure de diagnostic à faire soi-même sur ces points.
Quand s’arrêter : ce qui ne se diagnostique pas chez soi
Une batterie lithium ne s’ouvre pas, ne se modifie pas et ne se répare pas soi-même : c’est une interdiction du constructeur, pas une précaution parmi d’autres. Un court-circuit du pack est dangereux, et un chargeur non homologué par le fabricant ne doit jamais être utilisé à la place du chargeur d’origine. Ces trois points sont énoncés noir sur blanc dans le manuel utilisateur Dualtron Thunder, publié par Minimotors.
Certains signes imposent d’arrêter immédiatement d’utiliser la machine et de ne plus la mettre en charge : une déformation ou un gonflement du pack, une odeur âcre, une fuite, une chaleur anormale au toucher, un sifflement ou un craquement, ou une chute et un choc récents sur la zone de la batterie. Ces signaux sont listés à la fois par le manuel Dualtron Thunder et par la guidance sur la sécurité des batteries des utilisateurs de trottinettes électriques publiée par le Department for Transport britannique : aucun diagnostic à la maison, aucune tentative de réparation, la seule action correcte est de cesser d’utiliser et de charger l’appareil.
La pièce à changer, une fois la panne identifiée
Une fois l’organe identifié — batterie, afficheur, contrôleur, accélérateur, capteur de frein, câblage ou moteur — les rayons et références citées plus haut couvrent chacun de ces cas. Pour tout ce qui va au-delà du diagnostic, jusqu’au remontage et à l’entretien préventif, la marche à suivre complète est détaillée dans réparer une trottinette électrique.
Questions fréquentes
Comment tester la batterie de ma trottinette au multimètre ?
Multimètre en position tension continue, pointes sur les deux bornes du connecteur de batterie : un pack 36 V affiche 42,0 V à pleine charge et environ 36 à 37 V au repos nominal, un pack 48 V affiche 54,6 V à pleine charge et environ 48,1 V au repos nominal. Une valeur nettement inférieure, sur une machine qui a coupé en roulant, oriente vers le pack ou son BMS.
Pourquoi le chargeur de ma trottinette passe au vert tout de suite ?
Un voyant qui passe au vert en quelques secondes sur une batterie pourtant déchargée signale que le courant n’atteint pas le pack, pas qu’il est déjà plein : port de charge oxydé, broches faussées ou embase mal enclenchée sont à vérifier. Pour départager, mesurer la tension directement aux bornes du pack : une valeur conforme au tableau ci-dessus écarte la batterie.
Comment savoir si c’est le contrôleur ou le moteur ?
Une trace de brûlure, du plastique déformé ou une odeur de brûlé au niveau du boîtier désignent le contrôleur. Une roue qui présente des à-coups, chauffe vite ou fait un point dur quand on la tourne à la main hors tension désigne plutôt le moteur ou ses capteurs Hall. Quand la machine a un mode piéton, le voir avancer normalement écarte les deux à la fois.
Ma trottinette s’allume mais n’avance pas : par quoi commencer ?
Par le mode piéton s’il existe : s’il fonctionne, le contrôleur et le moteur répondent, et la recherche se concentre sur l’accélérateur ou le capteur de frein. Sans mode piéton, le contrôle commence par le capteur de frein, qui coupe la puissance dès qu’un levier reste actionné même relâché en apparence.
Comment faire un reset sur une trottinette électrique ?
La réinitialisation la plus simple consiste à couper complètement l’alimentation générale — bouton d’allumage, puis débranchement du connecteur de batterie si la machine le permet facilement — avant de tout rebrancher. Si le défaut revient identique après ce cycle, il s’agit d’un défaut matériel et non d’un simple blocage électronique passager.
Ma trottinette a pris l’eau, que faire ?
Laisser la machine sécher entièrement avant tout nouvel essai, et ne pas la mettre en charge pendant qu’elle sèche. Une fois sèche, reprendre les contrôles dans l’ordre habituel : tension du pack, fusible, connecteurs — l’humidité résiduelle est justement ce qui provoque l’oxydation qui produit ensuite des pannes intermittentes.
