Testeur de diagnostic contrôleur et moteur — phases, capteurs Hall et accélérateur
Référence OUT-TESTEUR-01
29,95 € TTC
- Teste séparément le contrôleur et le moteur : on sait lequel des deux est en cause
- Bornes repérées pour les trois phases, les trois capteurs Hall, l’accélérateur et le 5 V
- Huit pinces crocodile et deux connecteurs 6 broches, mâle et femelle
- Boîtier de poche : 15 × 11 × 3 cm pour 170 g
En stock — expédié sous 24 à 72 h ouvrées
Expédition prévue
Lundi 3 août
Week-end — aucune expédition aujourd’hui
Réception estimée entre le mer. 5 août et le jeu. 6 août — transporteur suivi, remise contre signature
Livraison à domicile en France métropolitaine · offerte dès 59,95 € d’achat
14 jours pour changer d’avis, retour possible sans justification
Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.
Attention — vérifiez avant de commander
- 1 Le branchement suppose d'accéder au faisceau entre contrôleur et moteur : il faut ouvrir le tablier ou le capot.
- 2 Le faisceau adaptateur n'est pas inclus. Pour l'avoir aussi, choisissez l'ensemble complet, moins cher que les deux pièces séparées.
- 3 Vérifiez que votre modèle figure dans la liste des compatibilités avant de commander.
Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire
Description
Quand une trottinette n’avance plus, la question est toujours la même : est-ce le moteur ou le contrôleur ? Tant qu’on ne l’a pas tranchée, on remplace au hasard une pièce qui coûte cher. Ce testeur répond en quelques minutes, sans démonter la roue.
Comment il s’utilise

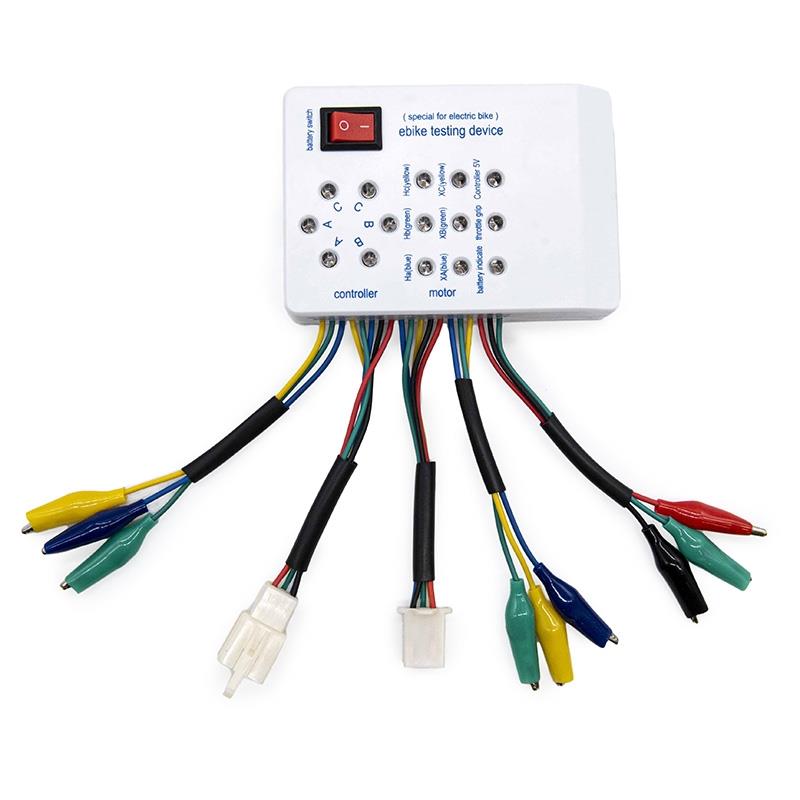

Le boîtier se place entre le contrôleur et le moteur. Ses bornes sont repérées une par une : trois phases côté controller et trois phases côté motor, les trois capteurs à effet Hall repérés par la couleur de leur fil (bleu, vert, jaune), l’alimentation 5 V du contrôleur, l’entrée de la poignée d’accélérateur et le témoin de batterie. Un interrupteur coupe l’alimentation entre deux mesures.

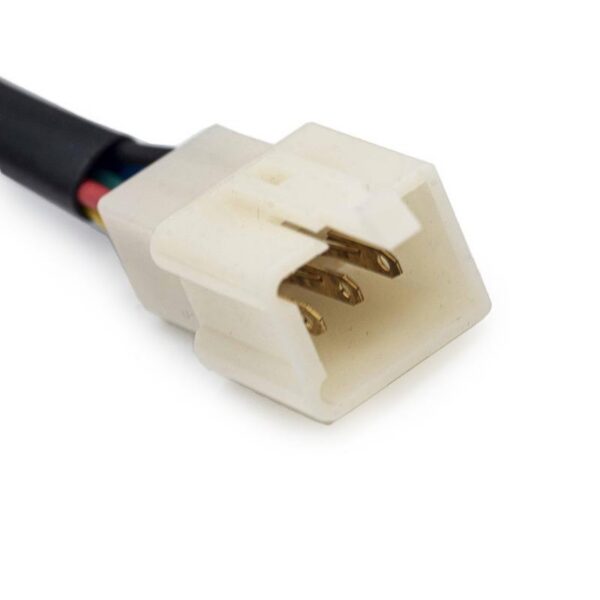

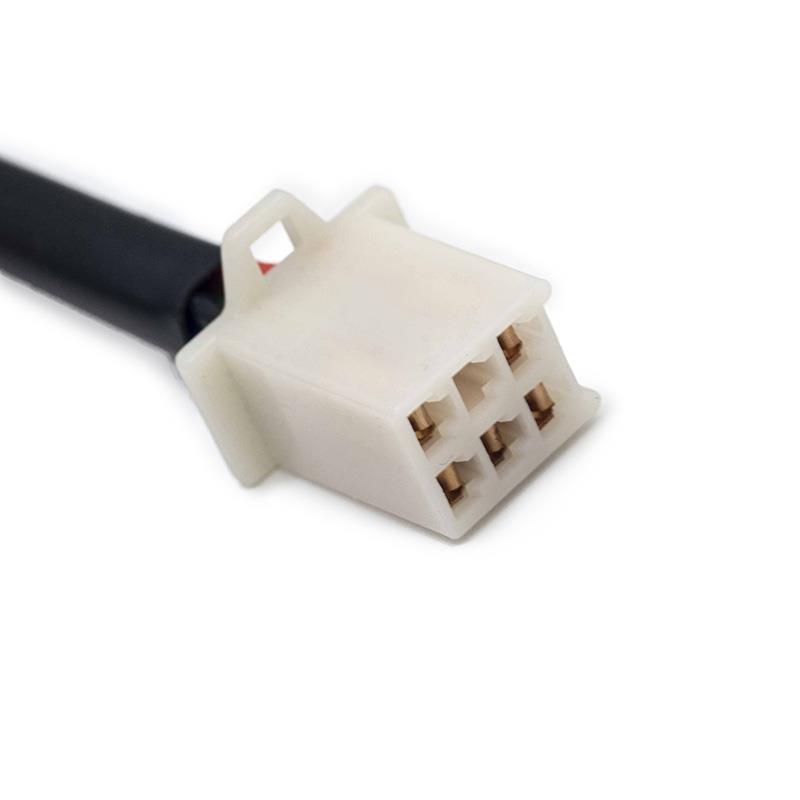

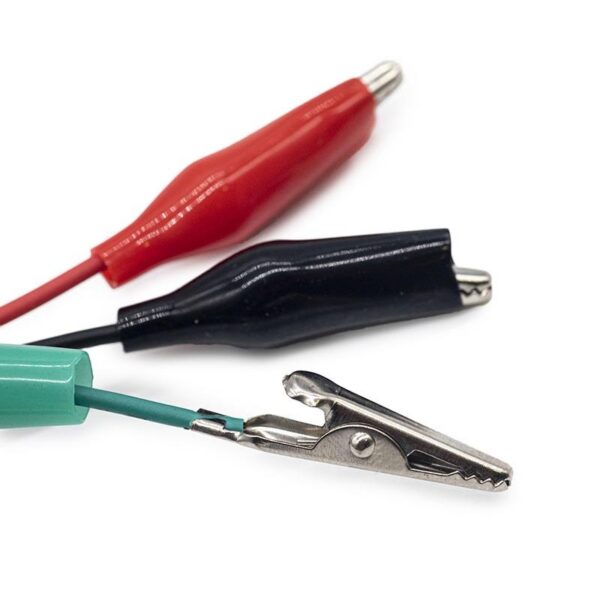

Les huit pinces crocodile se posent directement sur les fils, et les deux connecteurs blancs à six broches — un mâle, un femelle — s’intercalent dans un faisceau déjà équipé.
En résumé
Le testeur de diagnostic contrôleur et moteur est un boîtier de mesure qui s’intercale entre le contrôleur et le moteur d’une trottinette électrique pour localiser une panne électrique. Il expose des bornes repérées pour les trois phases du moteur, les trois capteurs à effet Hall, l’alimentation 5 V du contrôleur, la poignée d’accélérateur et le témoin de batterie. Il se raccorde par huit pinces crocodile ou par deux connecteurs à six broches, mâle et femelle. Le boîtier mesure 15 × 11 × 3 cm et pèse 170 g.
Caractéristiques
| Nature | Testeur de diagnostic électrique |
|---|---|
| Points de mesure | 3 phases contrôleur, 3 phases moteur, 3 capteurs Hall, accélérateur, 5 V contrôleur, témoin de batterie |
| Raccordement | 8 pinces crocodile et 2 connecteurs 6 broches (mâle et femelle) |
| Commande | Interrupteur d’alimentation |
| Boîtier | Plastique blanc |
| Dimensions | 15 × 11 × 3 cm |
| Poids | 170 g |
| Compatible avec | Ninebot D18E, D28E et D38E · SmartGyro Rockway V2.0, Rockway Pro V2.0, Crossover Dual et Crossover Dual Pro · Dualtron Speedway 5 Dual Motor |
Dans le carton
- 1 testeur de diagnostic avec son faisceau de 8 pinces crocodile
- 2 connecteurs 6 broches, mâle et femelle
Le faisceau adaptateur, qui apporte d’autres types de connecteurs, se commande séparément — ou avec le testeur, dans l’ensemble complet.
Questions fréquentes
Faut-il démonter la roue pour s’en servir ?
Non. Le testeur se branche sur le faisceau, entre le contrôleur et le moteur. Il faut en revanche pouvoir y accéder, donc ouvrir le tablier ou le capot selon le modèle.
Le faisceau adaptateur est-il fourni ?
Non, il se commande à part. Si vous partez de zéro, l’ensemble testeur + faisceau revient moins cher que les deux pièces prises séparément.
Peut-il tester une batterie ?
Il dispose d’une borne de témoin de batterie, mais ce n’est pas un testeur de capacité : il ne mesure ni l’autonomie restante ni l’état des cellules.
Fonctionne-t-il sur une trottinette qui n’est pas dans la liste ?
La liste des modèles compatibles est celle du fabricant de l’outil. Au-delà, tout dépend des connecteurs de votre machine : les pinces crocodile se posent sur n’importe quel fil, mais nous ne garantissons que les modèles listés.
