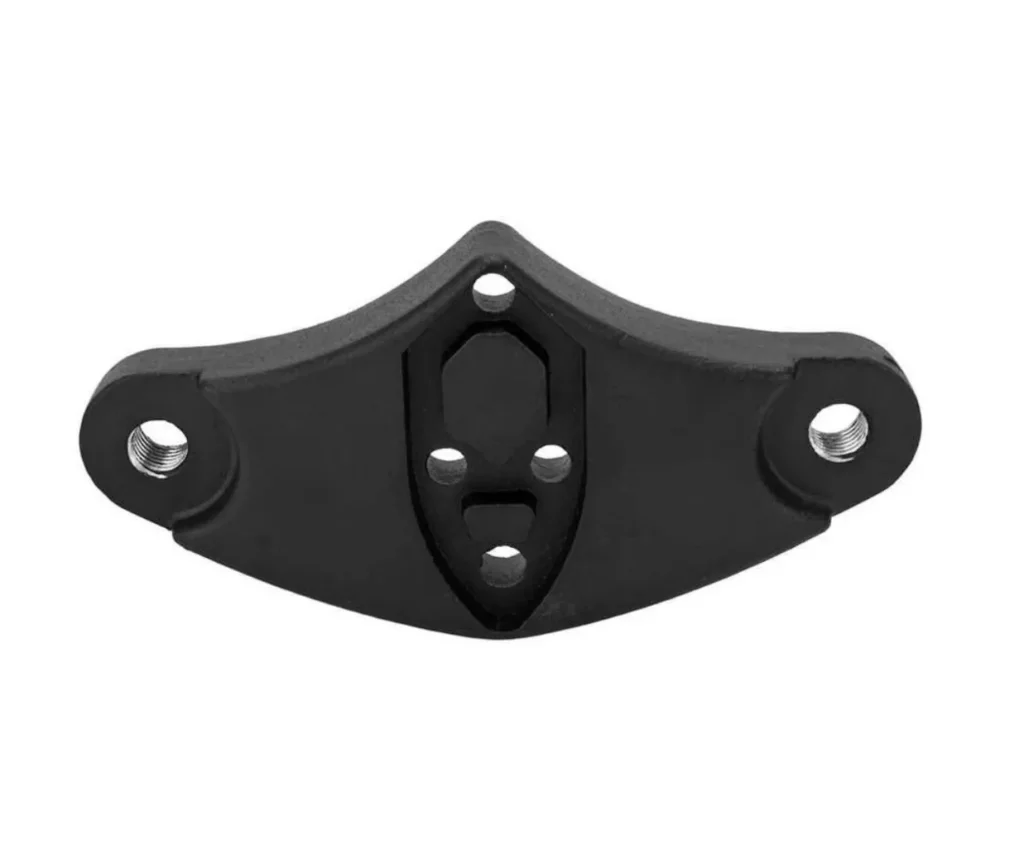

Plaque de fixation vue de face : logement hexagonal, fente oblongue et perçages de la fixation centrale

Plaque de fixation des amortisseurs avant — Kugoo M4 et Hitway H5, entraxe 125 mm

Name: Plaque de fixation des amortisseurs avant — Kugoo M4 et Hitway H5, entraxe 125 mm
SKU: PLAQUE-AMO-AV-10PO-125
Price: 17.95 EUR
Availability: InStock

Référence PLAQUE-AMO-AV-10PO-125

Compatible avecHitway H3 Hitway H5 Hitway H9 Pro Kugoo M4

17,95 € TTC

La plaque qui tient les deux amortisseurs avant au bas du mât de direction
Deux cotes à vérifier avant de commander : entraxe 125 mm, filetage M10
Livrée seule : ni amortisseurs, ni visserie, ni pièce de liaison inférieure
Trottinettes 10 pouces à double amortisseur avant : Kugoo M4, Hitway H3, H5 et H9 Pro

En stock — expédié le jour même avant 10 h 30

Expédition prévue

Lundi 21 septembre

Week-end — aucune expédition aujourd’hui

Réception estimée entre le mer. 23 sept. et le jeu. 24 sept. — transporteur suivi

Livraison à domicile en France métropolitaine (Corse comprise), en Belgique, Danemark, en Espagne et au Luxembourg · offerte dès 49,95 € d’achat

14 jours pour changer d’avis, retour possible sans justification

Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.

Paiement sécurisé

Garantie 2 ansGarantie légale de conformité sur tout produit neuf

Retour sous 14 joursSans avoir à vous justifier

Pièces après-venteLes consommables de ce modèle restent disponibles

Attention — vérifiez avant de commander

1 Deux cotes à vérifier sur la pièce déposée : entraxe de 125 mm entre les deux filetages, et filetage M10. Il circule sous des noms très proches une plaque de même silhouette mais d'un autre perçage.

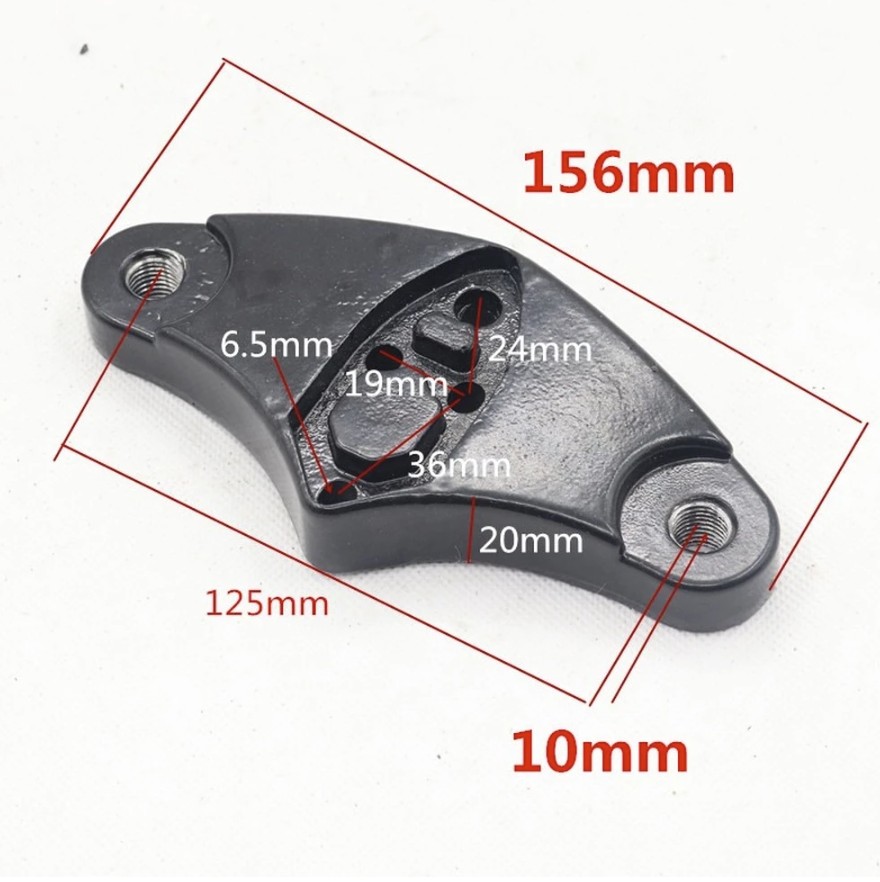

2 Sur le dessin coté, le repère « 10 mm » est le diamètre du filetage, pas l'épaisseur de la plaque.
3 C'est la plaque supérieure, celle qui reçoit la tête des amortisseurs. La pièce de liaison inférieure, côté roue, est différente.
4 Livrée seule : ni amortisseurs, ni visserie, ni fixation centrale.

Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire

Description

Un trottoir pris de travers, une roue avant qui vient buter : c’est cette plaque qui encaisse. Quand elle fend, ou quand l’un de ses deux filetages s’arrache, la suspension prend du jeu et le train avant se met à flotter — aucun resserrage ne le rattrape.

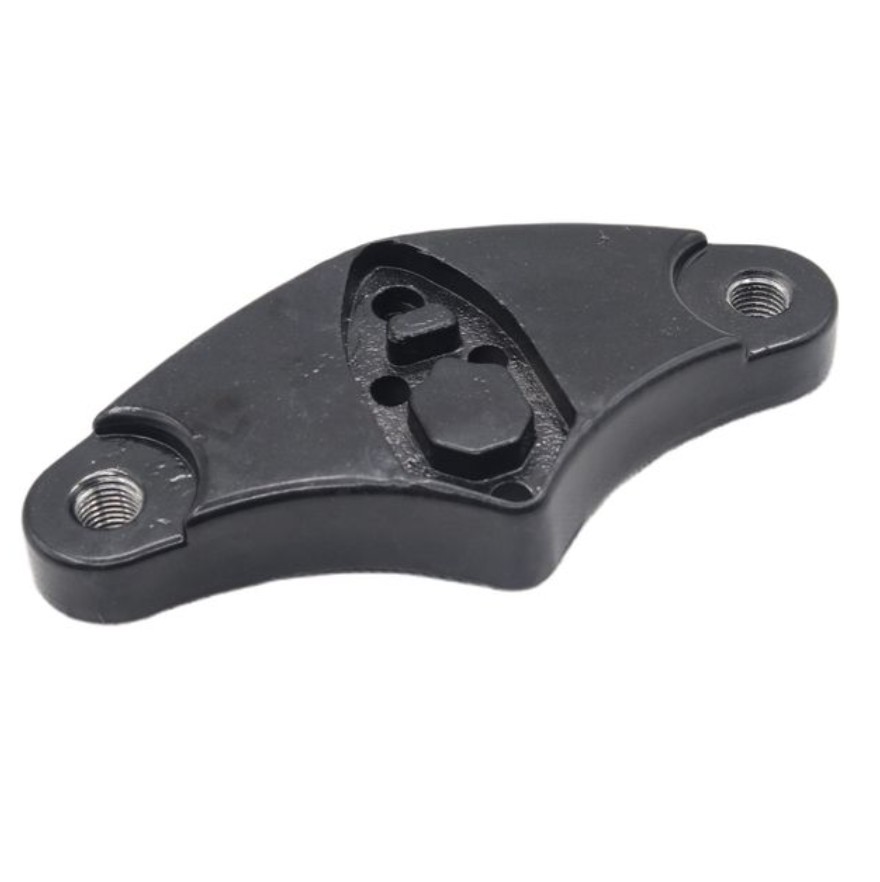

C’est la plaque supérieure de fixation des amortisseurs avant des trottinettes 10 pouces à double amortisseur : un croissant de métal moulé de 156 mm, percé à chaque extrémité d’un filetage M10 qui reçoit la tête d’un amortisseur, 300 g.

À quoi sert cette plaque

Sur ces trains avant, la roue n’est pas portée par une fourche d’un seul tenant mais par deux amortisseurs, un de chaque côté. Il faut donc une pièce qui les relie au bas du mât de direction : c’est celle-ci.

Ses deux extrémités se vissent sur la tête des amortisseurs — un filetage M10 dans chacune.
Sa cavité centrale — empreinte hexagonale, fente oblongue et perçages — vient sur la fixation du mât.

Elle n’amortit rien par elle-même : c’est une pièce de liaison. Ce sont les amortisseurs qui travaillent, elle les tient. C’est aussi pourquoi elle ne s’use pas : elle casse, ou elle est intacte.

Les deux cotes à vérifier avant de commander

Cette plaque ne se choisit pas au nom du modèle, mais à ses cotes. Déposez la vôtre et comparez :

Cote	Valeur	Où la mesurer
Entraxe des deux filetages	125 mm	D’un centre de filetage à l’autre
Filetage	M10, Ø 10 mm	Dans chaque extrémité
Longueur hors tout	156 mm	D’un bout à l’autre
Poids	300 g	—

⚠️ Il circule sous des noms très proches une plaque de même silhouette mais d’un autre perçage : six trous traversants au lieu de l’empreinte hexagonale, et une longueur de 155 mm — un millimètre de différence, qu’aucune photo ne montre. Seul l’entraxe les sépare vraiment. Mesurez-le.

La dépose

La plaque est prise entre le mât et les deux amortisseurs : il faut donc desserrer les deux amortisseurs pour la libérer, ce qui suppose de soutenir la roue avant pendant l’opération. Repérez le sens de montage avant de sortir l’ancienne pièce : la face creusée regarde le mât.

Au remontage, engagez les deux amortisseurs à la main d’abord, sur quelques tours chacun, avant de serrer l’un ou l’autre. Un filetage M10 amorcé de travers dans une pièce moulée ne se rattrape pas.

Compatibilité

Marque	Modèles
Kugoo	M4
Hitway	H3, H5, H9 Pro

Ce sont les modèles déclarés pour cette référence. Beaucoup d’autres trottinettes 10 pouces reprennent ce même train avant à double amortisseur : la plaque peut y convenir, mais alors elle se vérifie à l’entraxe et au filetage, jamais au nom du modèle.

Dans le carton

La plaque seule. Ne sont pas compris :

les amortisseurs ;
la visserie et la fixation centrale ;
la pièce de liaison inférieure, côté roue, qui est une autre pièce.

Caractéristiques

Type de pièce	Plaque de fixation des amortisseurs avant (partie supérieure)
Matière	Métal moulé, finition noire
Longueur hors tout	156 mm
Entraxe des fixations	125 mm
Filetages	Deux, M10
Poids	300 g
Compatible avec	Kugoo M4 · Hitway H3, H5, H9 Pro
Livrée avec	Rien — ni amortisseurs, ni visserie

Questions fréquentes

Comment savoir si ma plaque est à changer ?

Trottinette sur béquille, roue avant en l’air : saisissez la roue et poussez-la latéralement. Si l’un des amortisseurs bouge par rapport au mât alors qu’il est serré, regardez la plaque à sa base — une fissure part presque toujours d’un filetage. Un filetage foiré se voit aussi à l’amortisseur qui ne se serre plus, ou qui tourne dans le vide.

Les amortisseurs sont-ils fournis ?

Non. Cette référence est la plaque seule. Si vos amortisseurs sont morts en même temps, la paire d’amortisseurs avant 205 mm se commande à part.

Le « 10 mm » du dessin coté, c’est l’épaisseur ?

Non. Les deux traits de ce repère aboutissent sur les deux bords du trou : c’est le diamètre du filetage, autrement dit du M10. La plaque, elle, est bien plus épaisse au centre qu’aux extrémités.

Ma trottinette n’est pas dans la liste, puis-je la monter ?

Peut-être — beaucoup de 10 pouces partagent ce train avant. Mais nous ne déclarons que ce qui est confirmé. Déposez votre plaque, mesurez l’entraxe entre les deux filetages et vérifiez qu’ils sont bien en M10 : si les deux correspondent, elle convient.

Faut-il déposer la roue avant ?

Pas nécessairement, mais il faut soutenir la roue : une fois les deux amortisseurs desserrés, plus rien ne la tient au mât. Un cric d’atelier, une cale ou une deuxième paire de mains suffisent.

En résumé

Plaque supérieure de fixation des amortisseurs avant pour trottinette électrique 10 pouces à double amortisseur : croissant de métal moulé noir de 156 mm, deux filetages M10 espacés de 125 mm, 300 g. Elle relie la tête des deux amortisseurs au bas du mât de direction ; elle ne fait pas l’amortissement. Déclarée pour les Kugoo M4 et les Hitway H3, H5 et H9 Pro. Livrée seule, sans amortisseurs ni visserie. Elle se choisit à son entraxe, jamais au nom du modèle. Livraison offerte dès 49,95 €.
