Module d’éclairage 12 V Kukirin G3 Pro — QS-DC12-38105, faisceau monté

Name: Module d’éclairage 12 V Kukirin G3 Pro — QS-DC12-38105, faisceau monté
Brand: Kukirin
SKU: MODULE-ECLAIRAGE-12V-KUKIRIN-G3-PRO
Price: 44.95 EUR
Availability: InStock

Référence MODULE-ECLAIRAGE-12V-KUKIRIN-G3-PRO

Compatible avecKukirin G3 Pro

44,95 € TTC

Boîtier 12 V repéré QS-DC12-38105, quatre vis apparentes
Faisceau multibrins déjà serti, six départs détrompés
Alimente les modules d’éclairage du plateau et de la signalisation
65 g, rien à souder au remplacement

En stock — expédié le jour même avant 13 h

Expédition prévue

Lundi 21 septembre

Week-end — aucune expédition aujourd’hui

Réception estimée le mar. 22 sept. — transporteur suivi

Livraison à domicile en France métropolitaine (Corse comprise), en Belgique, Danemark, en Espagne et au Luxembourg · offerte dès 49,95 € d’achat

14 jours pour changer d’avis, retour possible sans justification

Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.

Paiement sécurisé

Garantie 2 ansGarantie légale de conformité sur tout produit neuf

Retour sous 14 joursSans avoir à vous justifier

Pièces après-venteLes consommables de ce modèle restent disponibles

Attention — vérifiez avant de commander

1 Comparez le marquage QS-DC12-38105 avec celui de votre module : deux boîtiers de même taille peuvent différer.
2 Ce n'est pas le contrôleur : celui-ci ne concerne que le circuit d'éclairage en 12 V.
3 Feux, clignotants et modules à LED ne sont pas fournis.
4 Débranchez la batterie avant l'intervention.

Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire

Description

Tous les feux s’éteignent d’un coup, alors que la machine roule normalement. Ou ils clignotent ensemble, au hasard des bosses. Quand plusieurs modules d’éclairage tombent en même temps, ce n’est plus chaque module qu’il faut suspecter : c’est ce qui les alimente tous.

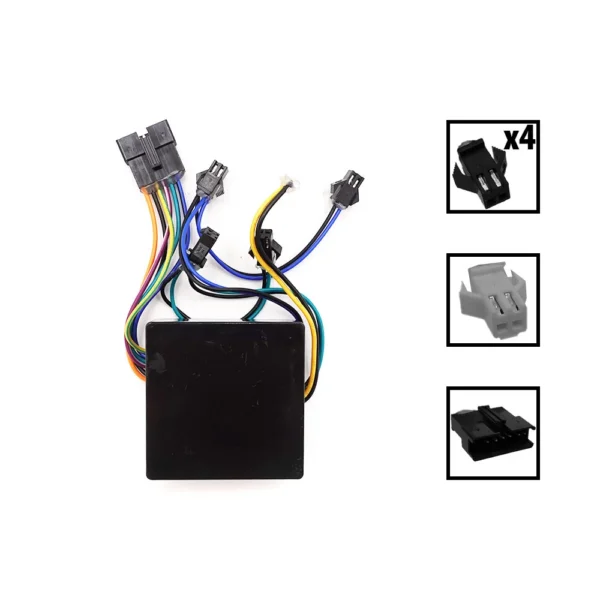

C’est le module d’éclairage 12 V du Kukirin G3 Pro : boîtier noir repéré QS-DC12-38105, multibrins déjà serti à six départs détrompés, 65 g.

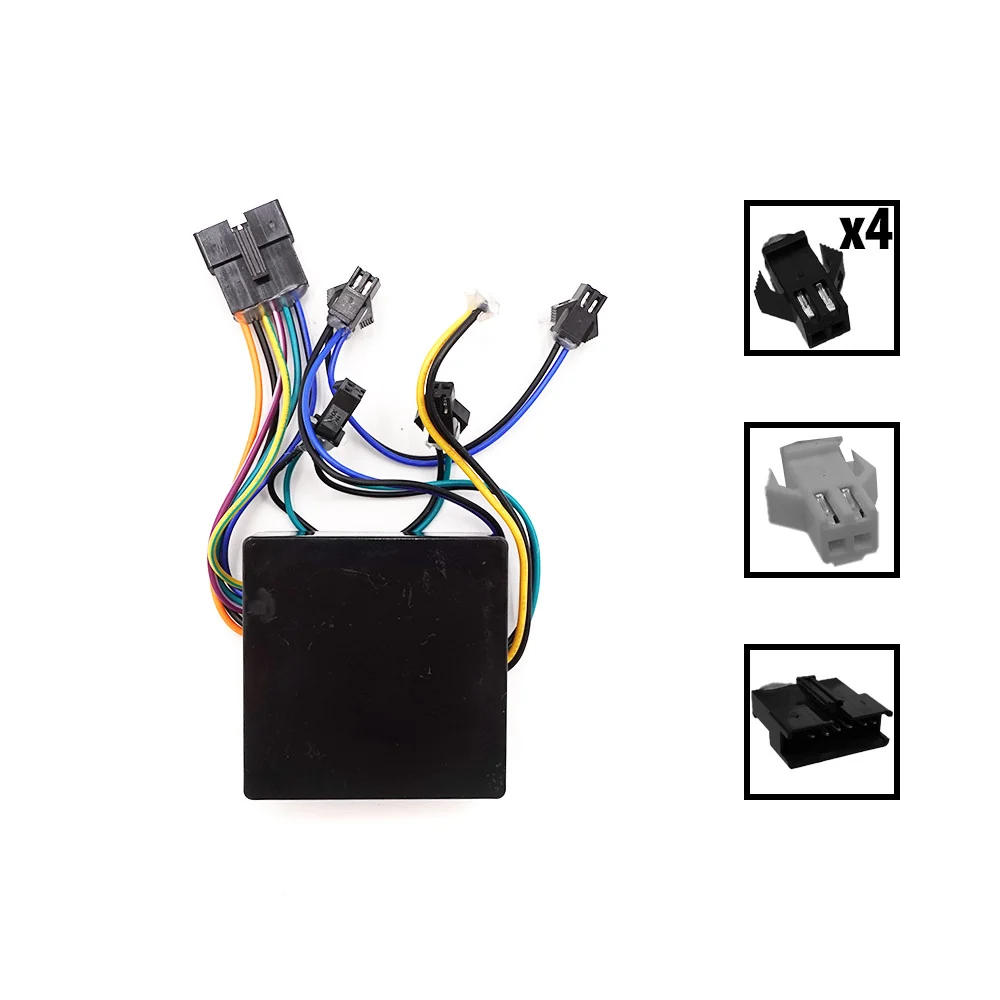

Six départs, un seul boîtier

Le faisceau sort du boîtier en six départs, repérés par la couleur des conducteurs et par la forme du connecteur. Tout est serti d’usine : le remplacement se fait connecteur pour connecteur, sans dénuder ni souder.

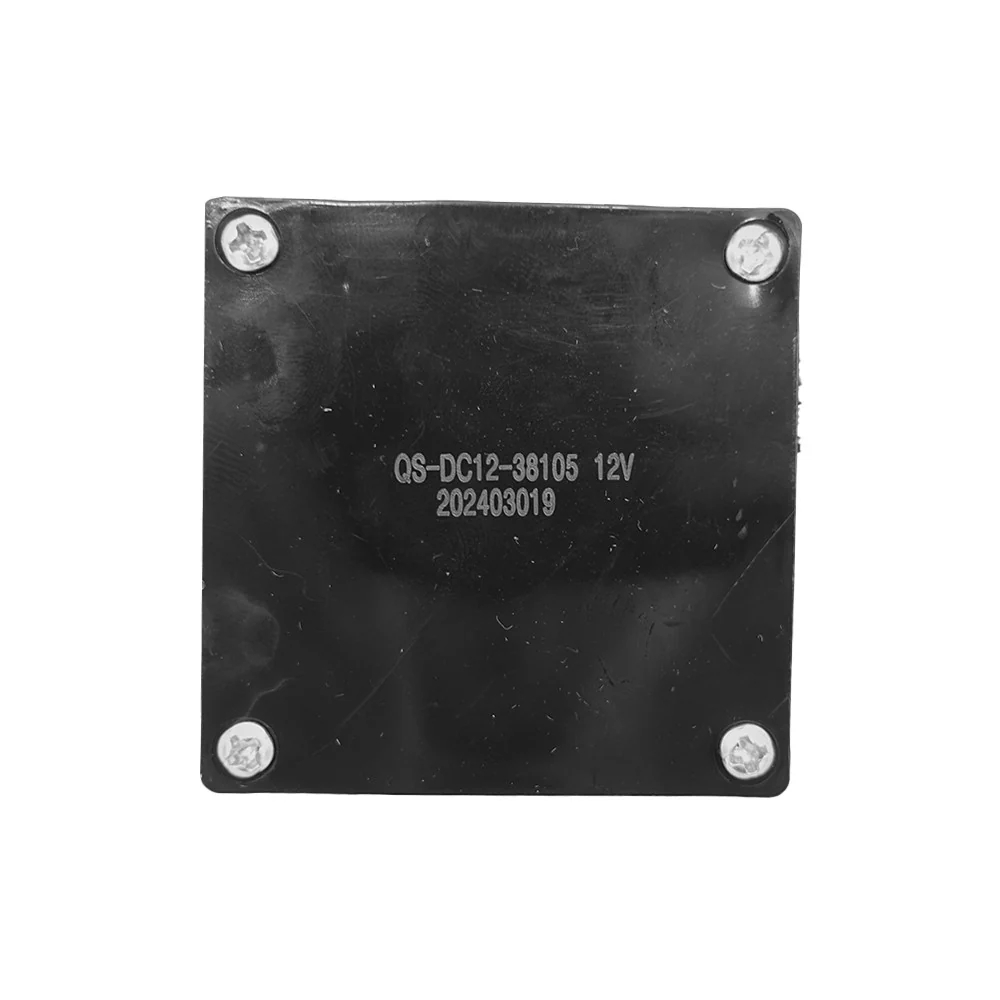

Le repère du boîtier

Le dos du boîtier porte en clair QS-DC12-38105 et la mention 12 V, suivies du numéro de lot. 👉 Comparez ce marquage avec celui de votre module avant de commander : sur ce type de pièce, deux boîtiers de même taille peuvent avoir des sorties différentes.

Compatibilité

Donné pour le Kukirin G3 Pro.

Marque	Modèles
Kukirin	G3 Pro

⚠️ Ce n’est pas le de la machine. Le contrôleur pilote les moteurs, en 52 V et 25 A, dans un boîtier aluminium à ailettes. Le module décrit ici ne concerne que le circuit d’éclairage en 12 V.

Dans le carton

Le module et son faisceau complet, connecteurs montés. Ne sont pas compris :

les feux, clignotants et modules à LED ;
le contrôleur et l’écran ;
la visserie, les colliers et le joint de trappe.

Caractéristiques

Type de pièce	Module d’alimentation du circuit d’éclairage
Modèle	Kukirin G3 Pro
Référence constructeur	QS-DC12-38105
Tension	12 V
Sorties	Six départs détrompés, conducteurs repérés par couleur
Poids	65 g
Compatible avec	Kukirin G3 Pro

Questions fréquentes

Comment savoir si le module est en cause plutôt qu’un feu ?

Le symptôme qui le désigne, c’est la panne collective : plusieurs modules d’éclairage qui s’éteignent ou clignotent ensemble, alors que la machine roule normalement. Si un seul feu est concerné et que les autres fonctionnent, cherchez d’abord du côté de ce feu et de son connecteur.

Peut-on rebrancher les départs dans un autre ordre ?

Non, et ce n’est pas la peine d’essayer : chaque connecteur est détrompé et ne rentre que dans son homologue. Si l’un résiste, il n’est pas au bon endroit. Ne forcez jamais sur un boîtier de connecteur.

Faut-il débrancher la batterie pour le remplacer ?

Oui. C’est la précaution de base sur un circuit alimenté en permanence : coupez la machine, débranchez le pack, puis travaillez. Cela évite un court-circuit franc sur un départ mis à la masse par mégarde.

Le module se répare-t-il ?

Le boîtier est fermé par quatre vis, mais l’électronique est noyée et les conducteurs sont sertis d’usine. Sur une pièce de ce prix et de cette taille, le remplacement complet est plus sûr que la reprise d’une piste ou d’un connecteur.

En résumé

Module d’alimentation du circuit d’éclairage du Kukirin G3 Pro : boîtier noir repéré QS-DC12-38105, tension 12 V, faisceau multibrins serti d’usine à six départs détrompés, 65 g. Il alimente les modules d’éclairage et de signalisation de la machine, et se distingue du contrôleur, qui pilote les moteurs en 52 V. Le symptôme qui le désigne est la panne collective : plusieurs feux qui s’éteignent ou clignotent ensemble. Le remplacement se fait connecteur pour connecteur, batterie débranchée, sans soudure.
