Écrou crénelé de blocage du mécanisme de pliage — Ø 56 mm, filetage 28 mm
Référence ECR-PLIAGE-56-28
17,95 € TTC
- Écrou crénelé de blocage pour mécanisme de pliage : couronne de 56 mm, filetage de 28 mm
- Pourtour cranté sur toute la circonférence, qui donne prise au serrage
- Huit perçages traversants en couronne, espacés de 13 mm d’un centre à l’autre

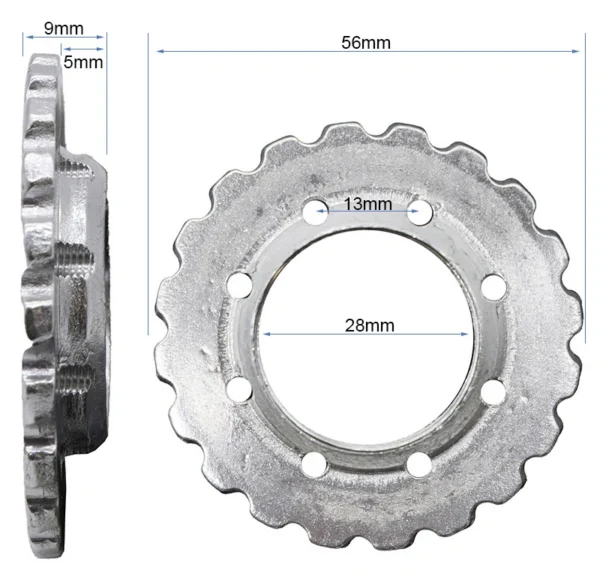

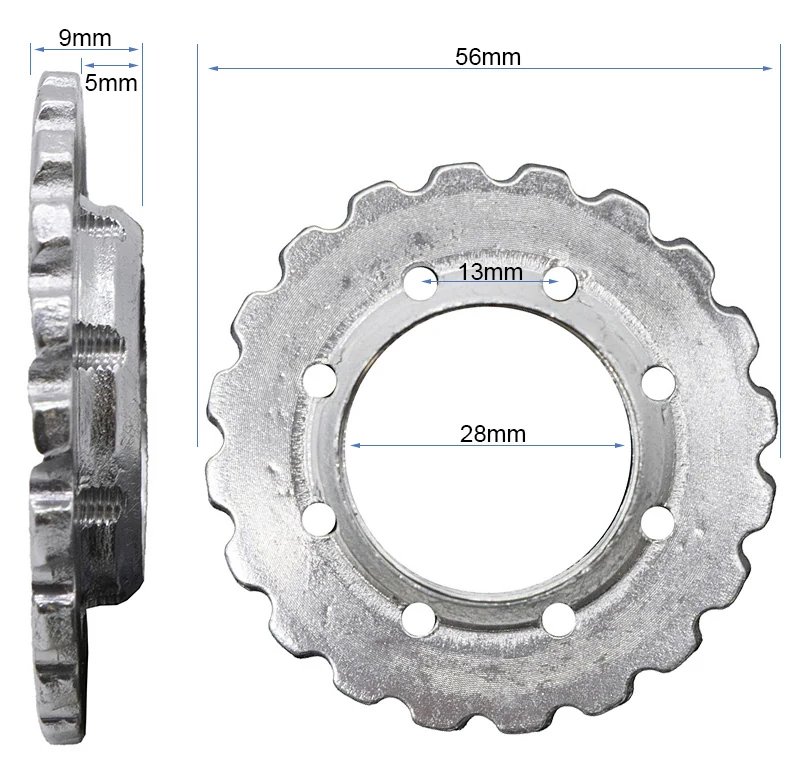

- 9 mm d’épaisseur totale, dont 5 mm pour la couronne : cotes lues sur le plan
En stock — expédié le jour même avant 12 h
Expédition prévue
Lundi 21 septembre
Week-end — aucune expédition aujourd’hui
Réception estimée entre le mer. 23 sept. et le jeu. 24 sept. — transporteur suivi
Livraison à domicile en France métropolitaine (Corse comprise), en Belgique, Danemark, en Espagne et au Luxembourg · offerte dès 49,95 € d’achat
14 jours pour changer d’avis, retour possible sans justification
Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.
Attention — vérifiez avant de commander
- 1 Cette pièce demande un entraxe de 13 mm : mesurez le vôtre avant de commander, c'est la cote qui décide.
- 2 Au moindre doute sur la compatibilité, envoyez-nous une photo de la pièce déposée : nous confirmons avant que vous payiez.
Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire
Description
Le mécanisme grince et accroche. Il a pris de la boue et de l’eau tout l’hiver, et rien ne le remet en état : les portées sont usées, la pièce se change.
C’est l’écrou crénelé de blocage du mécanisme de pliage des mécanismes de pliage dont l’écrou se visse sur un filetage de 28 mm : platine d’entraxe 13 mm, 21 g.
La pièce, vue de près

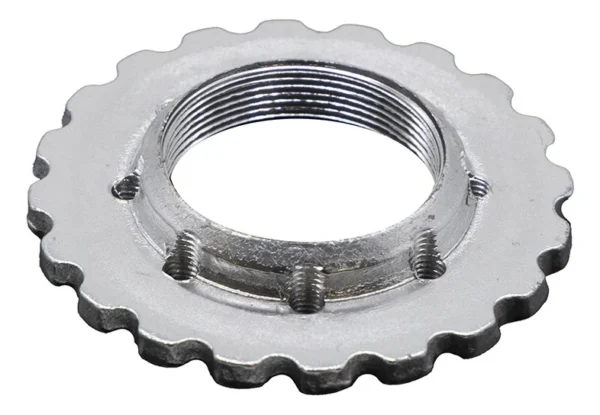

C’est l’écrou qui vient bloquer un mécanisme de pliage en position. Il se visse sur un filetage, et son pourtour cranté sert de prise pour le serrer puis le maintenir. Ce n’est pas une pièce de décoration : c’est elle qui tient l’ensemble fermé.

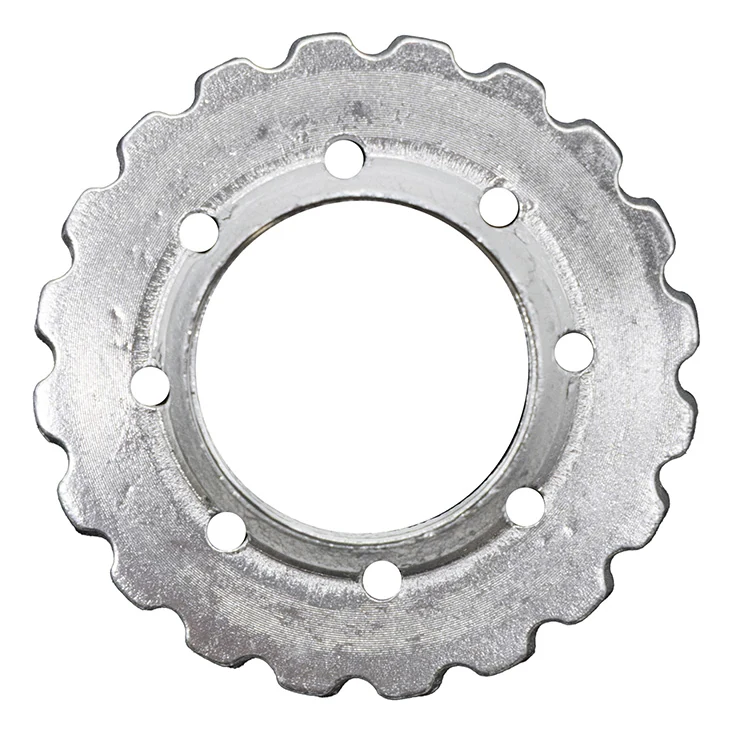

Ce qui le distingue d’un écrou ordinaire, c’est le cerclage cranté et la couronne de huit perçages traversants. Ces perçages accueillent les organes du mécanisme et donnent le repère de position : leur écartement est de 13 mm d’un centre à l’autre.
Vérifier avant de commander
Aucune liste de modèles n’accompagne cette pièce, et c’est justement pourquoi les cotes comptent : 56 mm au diamètre extérieur, 28 mm de filetage intérieur, 9 mm d’épaisseur totale dont 5 mm pour la couronne crantée, 13 mm entre deux perçages voisins.
Un écrou de blocage de pliage se contrôle sur le filetage avant tout. Déposez le vôtre, mesurez le diamètre intérieur et l’épaisseur, comptez les perçages, puis comparez avec le plan ci-dessus. Une photo de la pièce en main vaut mieux qu’un nom de modèle.
Le remplacement, pas à pas
Machine calée, batterie coupée, outillage à portée. Déposez la pièce usée, nettoyez la portée et regardez l’état de l’axe : un axe marqué usera la pièce neuve aussi vite que l’ancienne.
Remontez, serrez, puis contrôlez le verrouillage à vide. Un mécanisme de pliage se vérifie avant de rouler, jamais après.
Est-ce la bonne pièce pour vous ?
Oui, si votre écrou mesure 56 mm de diamètre et se visse sur un filetage de 28 mm.
Non, si votre écrou n’a pas de pourtour cranté ou si son filetage n’est pas au diamètre de 28 mm.
Dans le carton
Un écrou crénelé seul. Ni vis, ni bague, ni rondelle ne l’accompagnent.
Caractéristiques
| Type de pièce | Écrou crénelé de blocage du mécanisme de pliage |
|---|---|
| Nature | Pièce |
| Entraxe de fixation | 13 mm |
| Poids | 21 g |
Questions fréquentes
Quels modèles reçoivent cet écrou ?
Aucune liste de modèles n’est déclarée pour cette pièce. Elle s’identifie sur ses cotes : 56 mm de diamètre extérieur, 28 mm de filetage intérieur, 9 mm d’épaisseur.
À quoi servent les huit perçages ?
Ils traversent la couronne de part en part et sont espacés de 13 mm d’un centre à l’autre. Comparez leur position avec votre pièce d’origine avant de commander.
Faut-il tout démonter ?
Non. Ces pièces se déposent en libérant leur axe, machine pliée et calée. L’essentiel est de repérer l’ordre des rondelles et des ressorts avant de sortir l’axe.
Peut-on rouler avec un mécanisme de pliage qui a du jeu ?
Ce n’est pas prudent : c’est ce mécanisme qui empêche la machine de se replier en roulant. Un jeu qui apparaît se traite tout de suite.
En résumé
Cet écrou crénelé bloque un mécanisme de pliage en position. Le plan du fabricant donne 56 mm de diamètre extérieur, 28 mm de filetage intérieur, 9 mm d’épaisseur totale dont 5 mm pour la couronne crantée, et 13 mm entre deux perçages voisins de la couronne de huit trous. Il pèse 21 g. Aucune liste de modèles ne l’accompagne : il s’identifie à la cote, sur la pièce déposée.
