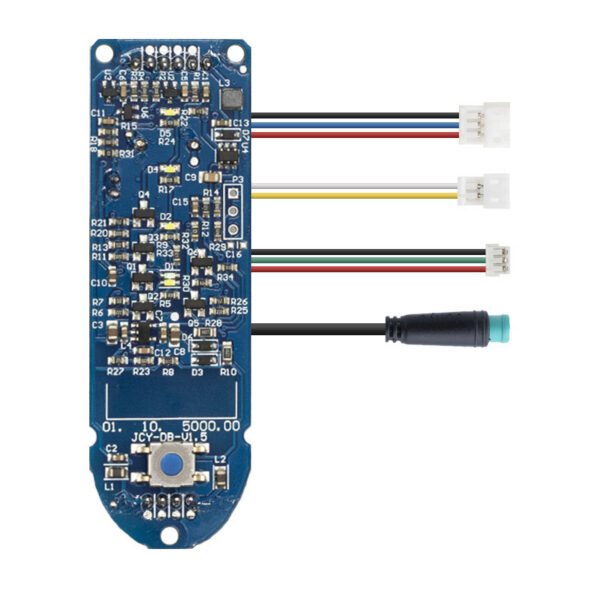

Écran Xiaomi M365 — carte BLE 72 avec capot, bouton d’allumage et faisceaux

Sur le Xiaomi M365, le tableau de bord logé dans la potence fait bien plus qu’afficher la charge : il porte le bouton d’allumage, l’avertisseur sonore, et le module Bluetooth par lequel la trottinette dialogue avec l’application. Une carte noyée par la pluie, et c’est tout cela qui s’arrête d’un coup — la trottinette ne s’allume plus, ou s’allume sans jamais se connecter.

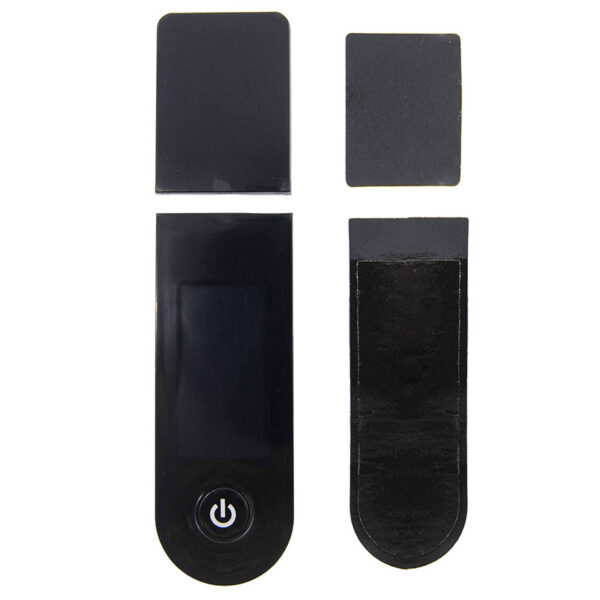

La carte arrive complète, ses quatre faisceauxL'ensemble des fils qui sortent de la pièce, avec leurs prises déjà montées au bout. Il se rebranche tel quel : rien à couper, rien à souder. déjà soudés, avec le capot avant qui porte le bouton d’allumage, le capot arrière, et les deux adhésifs double face qui les tiennent. Autrement dit, tout le bloc visible sur le guidon se remplace d’un seul tenant.

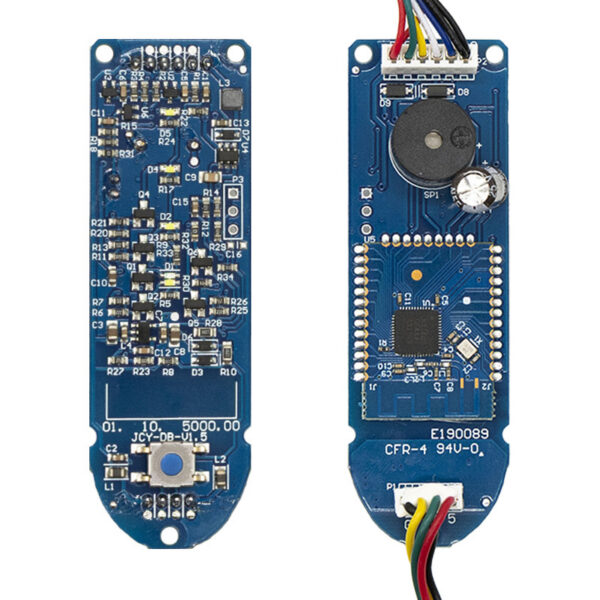

Cette carte porte la version 72 du module Bluetooth — le « BLE 72 » de son nom. Le numéro de version se lit dans l’application, sur la fiche de la trottinette, et il conditionne le dialogue entre le tableau de bord et le reste de l’électronique. Relevez-le avant de commander : une carte d’une autre version ne se comporte pas de la même façon une fois appairée.

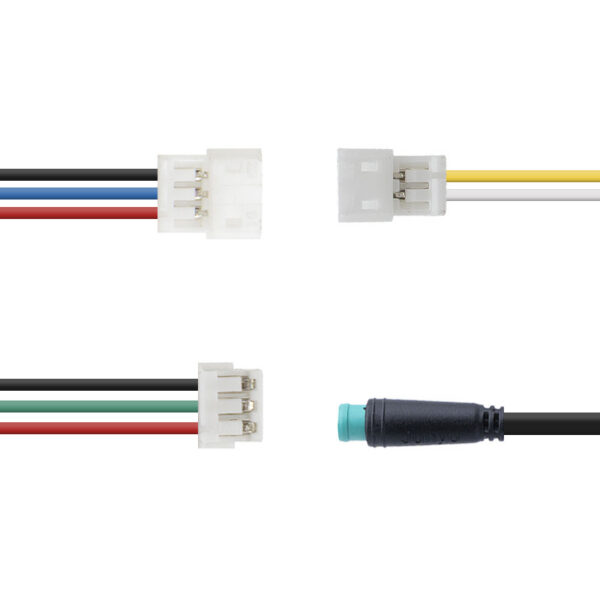

Quatre départs sortent de la carte : un connecteur à quatre brins, un à deux brins, un à trois brins, et un connecteur rond à joint torique qui descend le long de la potence. Chacun garde ses couleurs d’origine, ce qui permet de rebrancher en comparant, brin par brin, avec l’ancienne carte. La carte elle-même est sérigraphiéeDe l'encre imprimée directement sur la pièce, comme le motif d'un tee-shirt. Elle ne s'efface pas, et c'est souvent là qu'est écrite la version exacte du circuit. JCY-DB-V1.5.
