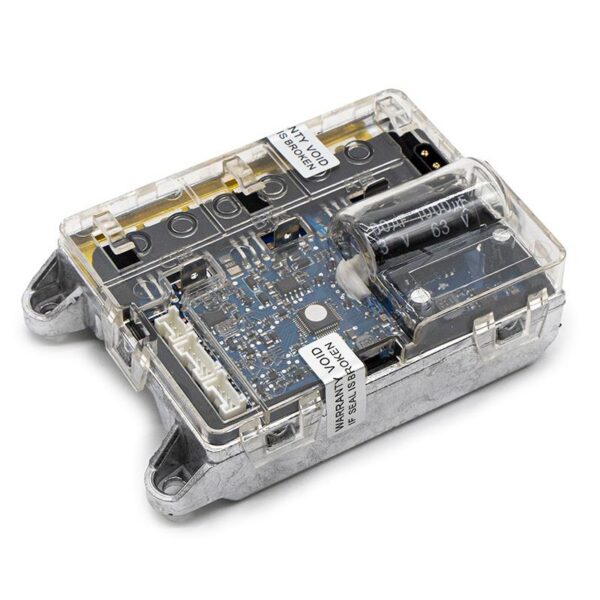

Contrôleur Xiaomi M365 de trois quarts, boîtier aluminium et capot transparent laissant voir la carte

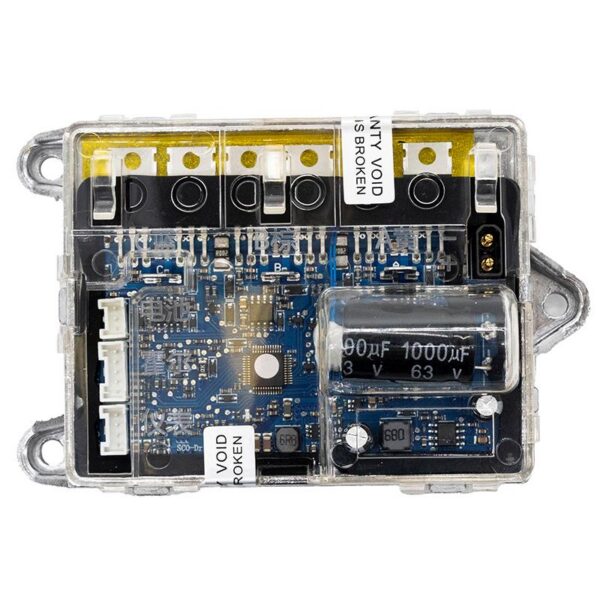

Contrôleur Xiaomi M365 vu de dessus, condensateur 1000 µF 63 V et trois connecteurs de signal

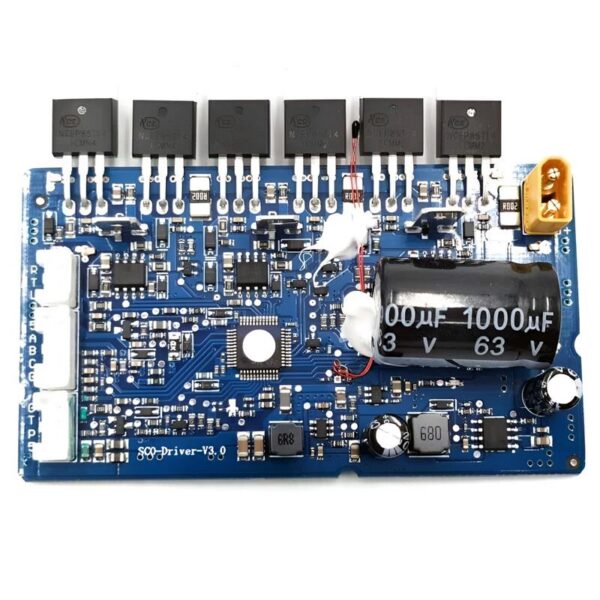

Carte nue du contrôleur Xiaomi M365, six transistors de puissance NCEP85T14 alignés sur le bord

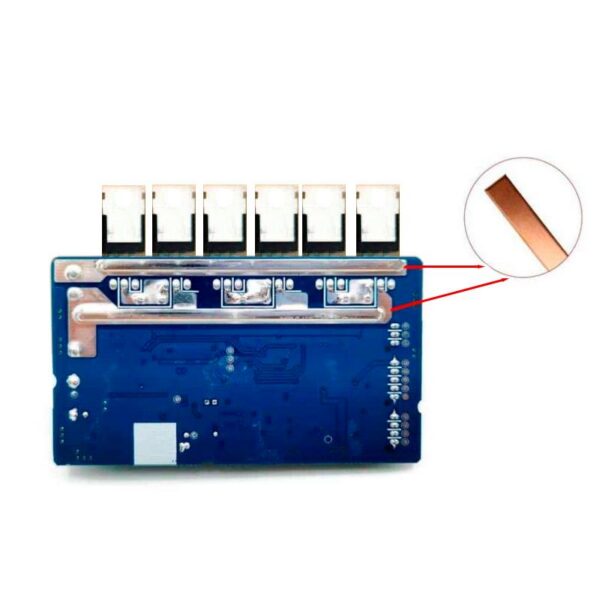

Dos de la carte du contrôleur Xiaomi M365, deux barres de cuivre soudées le long des pistes de puissance

Contrôleur Xiaomi M365 — carte 36 V 350 W, 20 A, six transistors de puissance

Name: Contrôleur Xiaomi M365 — carte 36 V 350 W, 20 A, six transistors de puissance
SKU: CONTROLEUR-XIAOMI-M365-36V
Price: 49.95 EUR
Availability: InStock

Référence CONTROLEUR-XIAOMI-M365-36V

Compatible avecXiaomi M365

49,95 € TTC

Carte 36 V 350 W en 20 A, montée dans son boîtier aluminium prêt à poser
Six transistors de puissance NCEP85T14 tenant 85 V et 140 A, très au-dessus des 36 V du pack
Condensateur de filtrage 1000 µF 63 V et pistes de cuivre renforcées au dos de la carte
Connectique d’origine : alimentation deux broches et trois connecteurs de signal

En stock — expédié le jour même avant 12 h

Expédition prévue

Lundi 21 septembre

Week-end — aucune expédition aujourd’hui

Réception estimée entre le mer. 23 sept. et le jeu. 24 sept. — transporteur suivi

Livraison à domicile en France métropolitaine (Corse comprise), en Belgique, Danemark, en Espagne et au Luxembourg · offerte sur cette commande

14 jours pour changer d’avis, retour possible sans justification

Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.

Paiement sécurisé

Garantie 2 ansGarantie légale de conformité sur tout produit neuf

Retour sous 14 joursSans avoir à vous justifier

Pièces après-venteLes consommables de ce modèle restent disponibles

Attention — vérifiez avant de commander

1 Cette carte est prévue pour le Xiaomi M365 : les versions 1S, Essential, Pro et Pro 2 utilisent d'autres contrôleurs.
2 Comparez la connectique de votre bloc actuel avec les photos avant de commander : nombre de connecteurs, nombre de brins et couleurs doivent correspondre.
3 Une inversion de polarité détruit une carte neuve en une seconde : rebranchez en comparant brin par brin avec l'ancien faisceau.
4 Si la panne fait suite à une infiltration d'eau, contrôlez aussi le moteur et les connecteurs — une carte neuve montée sur un défaut existant repart en panne.

Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire

Description

Le est la carte qui pilote le moteur : elle lit la consigne de l’accélérateur, suit la position du rotor grâce aux capteurs à effet Hall, et alimente les trois phases en conséquence. Quand elle lâche, la trottinette s’allume, l’écran répond, mais la roue n’entraîne plus — ou entraîne par à-coups. Un symptôme que l’on attribue souvent au moteur, à tort.

Ce que remplace cette pièce

Cette carte prend la place du contrôleur du Xiaomi M365 dans son logement du plateau. Elle arrive montée dans son boîtier aluminium moulé, avec son capot transparent et ses vis de fixation aux quatre coins : le remplacement se fait bloc pour bloc, sans rien dessouder. La de la carte porte la mention SCO-Driver-V3.0.

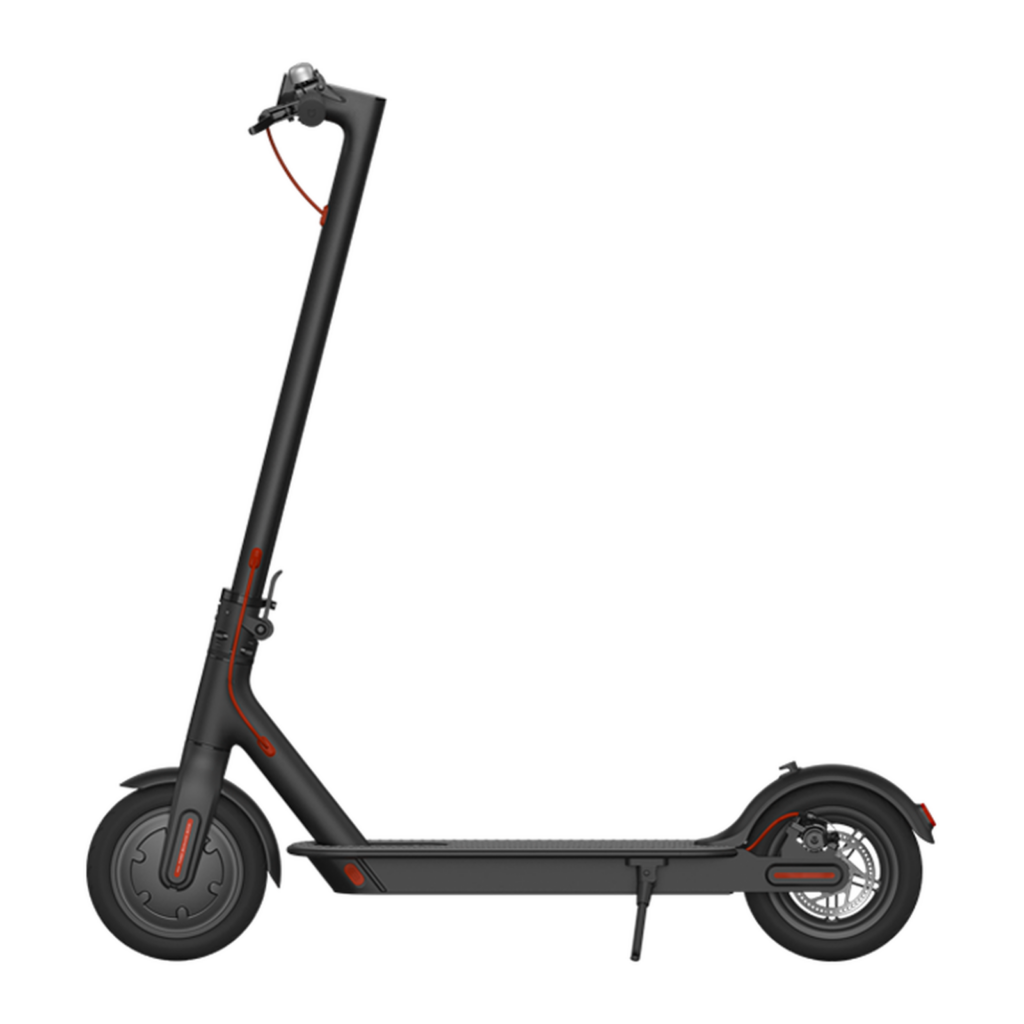

Trottinette Xiaomi M365 de profil, la machine à laquelle cette carte est destinée — Le Xiaomi M365 de première génération : c'est cette machine, et aucune autre de la gamme, que pilote cette carte.

Ce que valent les composants

Les six transistors de puissance sont des NCEP85T14, lisibles sur la carte nue : ils sont donnés pour 85 V et 140 A, quand le pack du M365 travaille à 36 V et que la carte est calibrée à 20 A. Cette réserve est ce qui distingue une carte qui encaisse les côtes d’une carte qui chauffe. Le condensateur de filtrage est un 1000 µF 63 V, et le dos de la carte porte deux barres de cuivre soudées le long des pistes de puissance, là où le courant passe.

La dissipation passe par le plateau

Le boîtier aluminium n’a pas d’ailettes : il évacue la chaleur en s’appuyant contre le plateau de la trottinette, qui sert de radiateur. Au remontage, la face métallique doit donc reposer à plat sur son logement, et les quatre vis être serrées régulièrement. Un contrôleur monté de travers ou posé sur un reste de vieille pâte durcie chauffe, et un contrôleur qui chauffe se met en sécurité.

Caractéristiques

Modèle	Xiaomi M365
Tension	36 V DC
Puissance	350 W
Courant	20 A
Capteurs moteur	à effet Hall
Transistors de puissance	six NCEP85T14, 85 V / 140 A
Condensateur	1000 µF · 63 V
Boîtier	aluminium moulé, capot transparent
Alimentation	connecteur deux
Connecteurs de signal	trois
Poids	379 g

Questions fréquentes

Comment savoir si le contrôleur est en cause plutôt que le moteur ?

Si la trottinette s’allume, que l’écran affiche la charge et que la roue arrière tourne librement à la main, sans bruit ni point dur, mais qu’aucune commande n’entraîne le moteur, la piste du contrôleur devient la plus probable. À l’inverse, un grincement, une résistance à la rotation ou une odeur de brûlé orientent vers le moteur.

Faut-il changer l’écran en même temps ?

Non. L’écran se rebranche sur le connecteur prévu et n’a pas à être remplacé si son affichage et son bouton répondaient avant la panne. Les deux pièces se remplacent indépendamment. Si le vôtre est en cause, la carte d’affichage BLE 72 est au catalogue, capot et bouton compris.

Faut-il remettre de la pâte thermique ?

C’est vivement conseillé. La chaleur de la carte part dans le plateau par contact : entre les deux, une couche fine de pâte thermique neuve fait la différence, surtout si l’ancienne s’est durcie. Nettoyez le logement avant de reposer le bloc.

La carte est-elle réglable ou reprogrammable ?

Elle arrive avec ses paramètres d’usine et se remplace telle quelle. Aucune intervention sur les réglages n’est nécessaire, ni prévue.

Pourquoi vérifier la connectique avant de commander ?

Parce que le M365 a connu plusieurs au fil des séries. Comparez les photos avec votre bloc actuel : nombre de connecteurs, nombre de brins et couleurs doivent correspondre un à un.
