Port de charge Dualtron Alien — embase 3 broches avec connecteur XT60

C’est le port de charge d’origine de la Dualtron Alien : l’embase à trois brochesLes petites tiges métalliques à l'intérieur d'une prise. Une broche, c'est un fil : compter les broches revient à compter les fils qui passent. vissée dans le châssis, celle où vient le chargeur. La machine en compte deux — cette référence en fournit une.

On la remplace quand la prise a du jeu, quand une broche est noircie ou déformée, quand le chargeur ne tient plus en place, ou quand l’eau est entrée derrière l’embase.

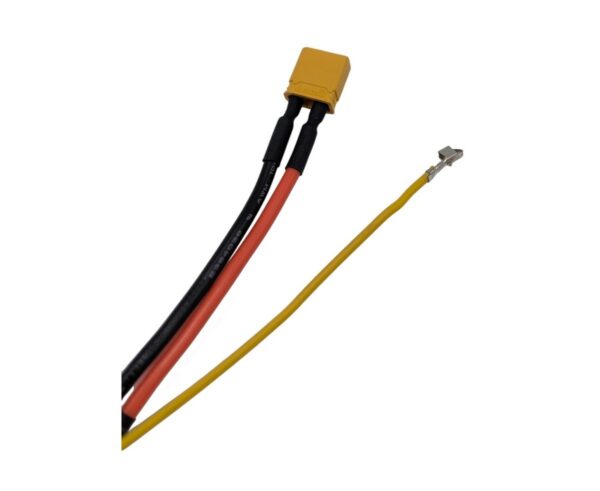

L’embase compte trois contacts : les deux de puissance, reliés au faisceauL'ensemble des fils qui sortent de la pièce, avec leurs prises déjà montées au bout. Il se rebranche tel quel : rien à couper, rien à souder. rouge et noir qui se termine par un connecteur XT60, et un troisième conducteur de signal, jaune, avec sa cosse séparée. Ce fil de signal est ce qui permet à l’électronique de savoir qu’un chargeur est branché.

Un port de charge se fatigue par branchements successifs : les contacts s’ovalisent, la résistance monte, et la broche chauffe. Le signe qui ne trompe pas est le noircissement d’un contact — à ce stade, la charge est déjà moins efficace et la pièce se remplace sans attendre.

L’Alien dispose de deux ports de charge, ce qui permet de brancher deux chargeurs standard. Le constructeur précise en revanche de ne jamais brancher deux chargeurs rapides ensemble — une consigne à garder en tête si vous refaites le circuit de charge.

Le corps est fileté et se serre avec son écrou côté intérieur. Le joint doit être en place et propre : c’est lui qui empêche l’eau d’entrer par la prise, et c’est le premier point que l’on oublie au remontage.
