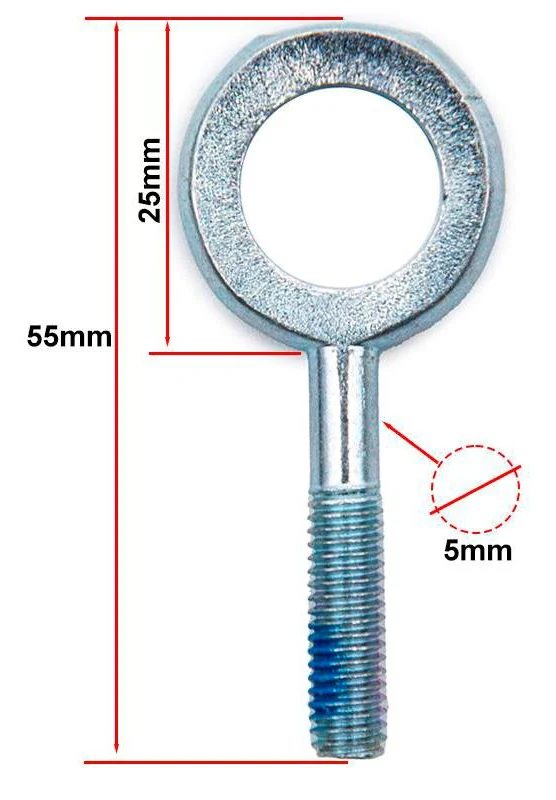

Plan coté de la bielle : 55 mm de longueur, œil de 25 mm, tige filetée de 5 mm

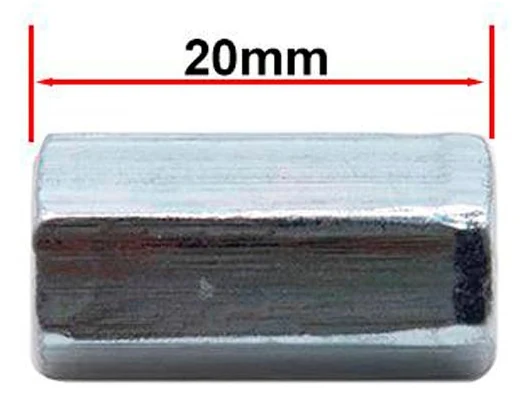

Manchon hexagonal coté à 20 mm de longueur

Écrou hexagonal et vis à tête bombée à empreinte six pans creux, vus de près

Kit de bielle de pliage pour Xiaomi M365 et M365 Pro — bielle de 55 mm, 4 pièces

Name: Kit de bielle de pliage pour Xiaomi M365 et M365 Pro — bielle de 55 mm, 4 pièces
SKU: BIE-XIAOMI-M365-PLIAGE-K4
Price: 5.95 EUR
Availability: InStock

Référence BIE-XIAOMI-M365-PLIAGE-K4

Compatible avecXiaomi M365 Xiaomi M365 Pro

5,95 € TTC

Kit de bielle de pliage pour Xiaomi M365 et M365 Pro, quatre pièces par jeu.
Bielle de 55 mm de longueur totale, œil de 25 mm, tige filetée de 5 mm.
Livré avec un écrou hexagonal, une vis à tête bombée et un manchon de 20 mm.
Vis à empreinte six pans creux, bielle et manchon en acier de teinte argent.

En stock — expédié le jour même avant 12 h

Expédition prévue

Lundi 21 septembre

Week-end — aucune expédition aujourd’hui

Réception estimée entre le mer. 23 sept. et le jeu. 24 sept. — transporteur suivi

Livraison à domicile en France métropolitaine (Corse comprise), en Belgique, Danemark, en Espagne et au Luxembourg · offerte dès 49,95 € d’achat

14 jours pour changer d’avis, retour possible sans justification

Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.

Paiement sécurisé

Garantie 2 ansGarantie légale de conformité sur tout produit neuf

Retour sous 14 joursSans avoir à vous justifier

Pièces après-venteLes consommables de ce modèle restent disponibles

Attention — vérifiez avant de commander

1 Au moindre doute sur la compatibilité, envoyez-nous une photo de la pièce déposée : nous confirmons avant que vous payiez.

Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire

Description

Le pliage ne verrouille plus franchement. On sent un point mou au moment de rabattre le levier, et le mât bouge d’un ou deux degrés une fois bloqué. Sur une trottinette, ce jeu-là ne se règle pas : la pièce se remplace.

C’est le kit de bielle de pliage des Xiaomi M365 et M365 Pro : 55 mm, 35 g.

Ce qui arrive dans le colis

La bielle est la pièce qui relie le levier de pliage à la potence. C’est elle qui encaisse les efforts à chaque ouverture et à chaque fermeture, et c’est elle qui prend du jeu la première quand la potence se met à bouger.

Le kit ne se limite pas à la bielle : il réunit aussi la visserie qui l’accompagne, ce qui évite de réutiliser un écrou déjà fatigué.

Les chiffres qui départagent

Le plan donne trois cotes : 55 mm de longueur hors tout, 25 mm au bord de l’œil et 5 mm de diamètre pour la tige filetée. Le manchon hexagonal, coté à part, mesure 20 mm de longueur.

Comparez ces cotes à la bielle que vous déposez avant de commander. La longueur hors tout est la plus parlante : elle décide de la position du levier une fois la potence refermée.

Comment on la remplace

Comptez vingt minutes et un jeu de clés Allen. Le plus utile est de photographier l’ensemble avant de commencer : sur un mécanisme de pliage, l’ordre des pièces ne se devine pas au remontage.

Le réglage final se fait au ressenti : le levier doit demander un effort net, sans point dur, et le mât ne doit plus bouger une fois verrouillé.

Est-ce la bonne pièce pour vous ?

Oui, si votre potence prend du jeu au pliage et que votre bielle mesure 55 mm.

Non, si c’est le crochet ou le levier de pliage qui est cassé : ces pièces ne sont pas dans le kit.

Dans le carton

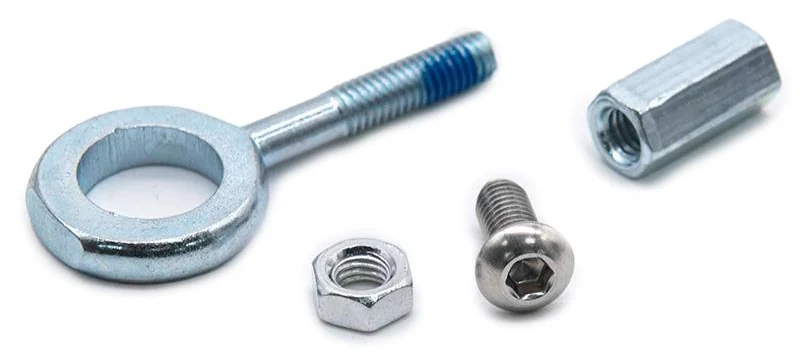

Un jeu de quatre pièces : une bielle à œil, un écrou hexagonal, une vis à tête bombée six pans creux et un manchon hexagonal de 20 mm.

Caractéristiques

Type de pièce	Kit de bielle de pliage pour Xiaomi M365 et M365 Pro
Nature	Pièce
Compatible avec	Xiaomi M365 et Xiaomi M365 Pro
Longueur	55 mm
Coloris	Argent
Poids	35 g

Questions fréquentes

Que contient exactement ce kit ?

Quatre pièces : la bielle à œil, un écrou hexagonal, une vis à tête bombée six pans creux et un manchon hexagonal de 20 mm.

Quelle est la longueur de la bielle ?

55 mm hors tout, avec un œil de 25 mm et une tige filetée de 5 mm de diamètre.

Comment savoir si c’est bien cette pièce qui est en cause ?

Pliez et dépliez la machine à vide en regardant le mécanisme travailler : le jeu se voit à l’œil, et l’on distingue tout de suite la pièce qui bouge de celle qui la tient.

Faut-il tout démonter ?

Non. Ces pièces se déposent en libérant leur axe, machine pliée et calée. L’essentiel est de repérer l’ordre des rondelles et des ressorts avant de sortir l’axe.

En résumé

Ce kit de bielle de pliage réunit quatre pièces : une bielle de 55 mm de longueur totale avec un œil de 25 mm et une tige filetée de 5 mm, un écrou hexagonal, une vis à tête bombée à six pans creux et un manchon hexagonal de 20 mm. Il est annoncé pour les Xiaomi M365 et M365 Pro. Le jeu complet pèse 35 g. La bielle est la pièce qui prend du jeu quand la potence commence à bouger une fois pliée.
