Carte d’affichage Xiaomi pour trottinette, avec couvercle

Référence XIA-ECRAN-BLE98

38,95 € TTC

  • Carte d’affichage pour trottinette électrique Xiaomi, avec afficheur à segments, bouton d’allumage et Bluetooth sur un seul circuit
  • Sérigraphie PRODB-V1.1, marquage de bord 01. 10. 5029. 00 — les repères à comparer avant de commander
  • Couvercle et membrane fournis
  • 60 g

En stock — expédié le jour même avant 12 h

Expédition prévue

Lundi 21 septembre

Week-end — aucune expédition aujourd’hui

Réception estimée entre le mer. 23 sept. et le jeu. 24 sept. — transporteur suivi

Livraison à domicile en France métropolitaine (Corse comprise), en Belgique, Danemark, en Espagne et au Luxembourg · offerte dès 49,95 € d’achat

14 jours pour changer d’avis, retour possible sans justification

Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.

Paiement sécurisé
Garantie 2 ansGarantie légale de conformité sur tout produit neuf
Retour sous 14 joursSans avoir à vous justifier
Pièces après-venteLes consommables de ce modèle restent disponibles

Attention — vérifiez avant de commander

  1. 1 Comparez avant de commander : la sérigraphie du circuit, l'affichage du film LCD et les connecteurs de votre carte doivent correspondre aux photos.
  2. 2 La version BLE se lit dans l'application, à la ligne « BLE » des informations de la trottinette — elle n'est pas inscrite sur la carte.
  3. 3 L'appairage Bluetooth se refait après le remplacement : la carte neuve a sa propre identité.
  4. 4 Le kilométrage repart de zéro.
  5. 5 Le bouton d'allumage est porté par cette carte : une machine qui ne s'allume plus du tout la désigne souvent avant le contrôleur.
  6. 6 Travaillez hors tension et ne pincez pas le faisceau de potence en refermant le tableau de bord.

Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire

Description

L’écran ne s’allume plus, ou la trottinette refuse de s’appairer alors qu’elle roule très bien. Sur cette gamme, la carte d’affichage porte à la fois le bouton d’allumage, l’afficheur et le module Bluetooth : quand elle lâche, c’est tout le tableau de bord qui part avec, du témoin de vitesse à l’appairage de l’application.

C’est une carte d’affichage pour trottinette électrique Xiaomi, livrée avec son couvercle et sa membrane.

Trois fonctions sur une seule carte

L’afficheur à segments, le bouton d’allumage et le module Bluetooth qui dialogue avec l’application sont sur la même carte. C’est pour cela qu’une trottinette qui ne s’appaire plus et une trottinette qui ne s’allume plus peuvent avoir la même cause : la panne se limite souvent à ce seul circuit, sans toucher au ni à la batterie.

Au dos, le module Bluetooth se distingue par son antenne imprimée directement sur le circuit ; un buzzer et un microcontrôleur complètent le montage. C’est ce buzzer qui émet le signal sonore au démarrage et lors de l’appairage.

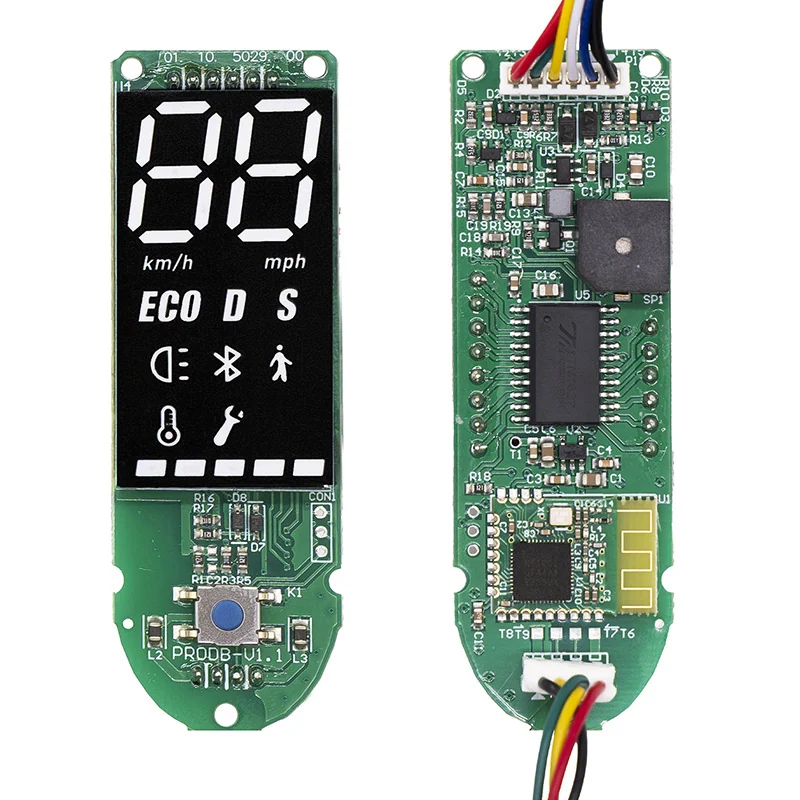

Carte d'affichage pour trottinette Xiaomi, recto et verso
La carte d’affichage, recto et verso.

Sérigraphie, écran et connecteurs : les repères à vérifier

La du circuit imprimé porte l’inscription PRODB-V1.1, complétée par le marquage de bord 01. 10. 5029. 00. Le film LCD affiche deux chiffres de vitesse, en km/h et en mph, une ligne de modes ECO, D et S, un pictogramme de phare, un pictogramme Bluetooth et un pictogramme de piéton, puis un thermomètre et une clé à molette, et cinq barres de batterie ; aucun pictogramme de cadenas n’y figure.

Le raccordement se fait par un connecteur rond noir à bague bleu clair vers le contrôleur, complété par trois connecteurs blancs de signal reliés au du guidon. Comparez ces repères — sérigraphie, film LCD, connecteurs — avec les photos avant de commander : c’est le seul moyen fiable de vérifier que cette carte correspond à la vôtre.

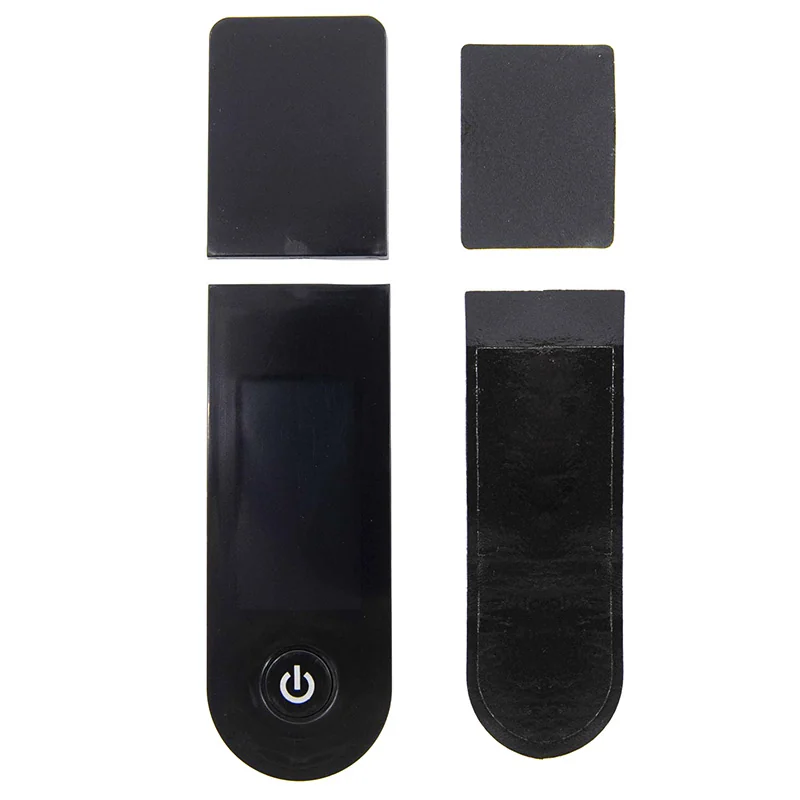

Couvercle et membrane de l'écran Xiaomi
Le couvercle et la membrane fournis.

Ce que l’écran affiche quand ça va mal

Les codes d’erreur de cette gamme désignent l’organe en cause : communication avec le panneau, phases moteur, capteur d’accélérateur, capteur de frein, BMS. Un code qui persiste après le remplacement de l’écran désigne autre chose que lui — le contrôleur ou le câblage, par exemple, plutôt que la carte d’affichage elle-même.

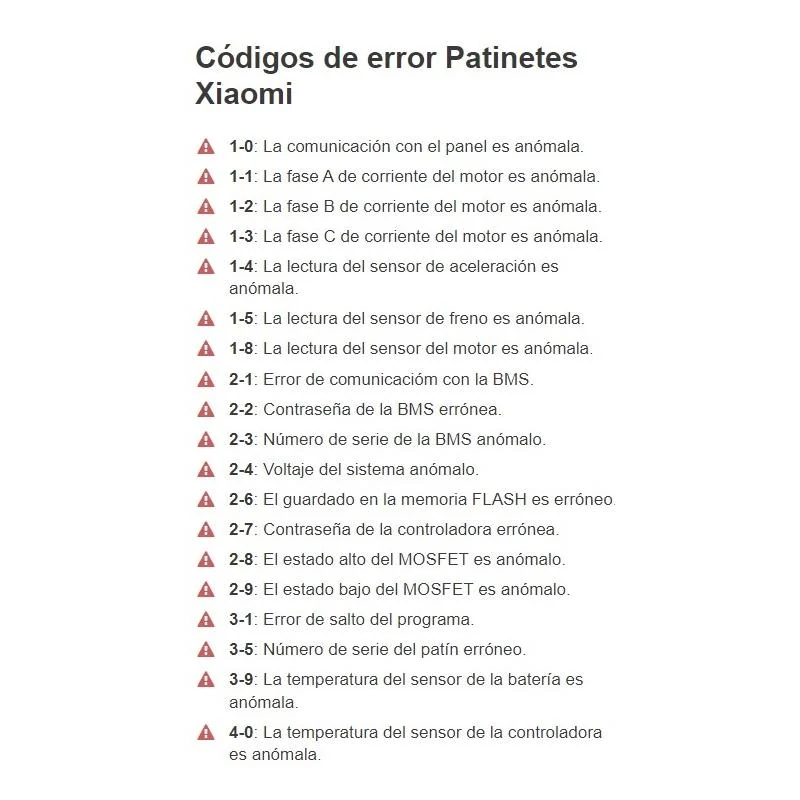

Table des codes d'erreur affichés par l'écran Xiaomi
La table des codes d’erreur de la gamme.

Est-ce la bonne pièce pour vous ?

Oui, si l’écran de votre trottinette Xiaomi reste noir, perd des segments, si le bouton ne répond plus, ou si l’appairage Bluetooth a disparu — et si la sérigraphie, le film LCD et les connecteurs de votre carte correspondent aux photos.

Non, si l’affichage réagit quand on bouge le câble de potence : c’est le signe d’un faisceau en cause, pas de la carte d’affichage.

Dans le carton

La carte d’affichage, son couvercle et sa membrane.

Caractéristiques

Type Carte d’affichage (écran, bouton d’allumage, Bluetooth)
Sérigraphie PRODB-V1.1
Marquage de bord 01. 10. 5029. 00
Raccordement connecteur rond noir à bague bleu clair vers le contrôleur, plus trois connecteurs blancs de signal
Fourni avec couvercle et membrane
Poids 60 g

Questions fréquentes

Comment connaître la version BLE de ma trottinette Xiaomi ?

La version BLE se lit dans l’application, à la ligne « BLE » des informations de la trottinette, et non sur la carte elle-même.

Comment vérifier que cette carte correspond à la mienne ?

Comparez la sérigraphie PRODB-V1.1, le marquage de bord 01. 10. 5029. 00, l’affichage du film LCD (modes ECO, D, S et pictogramme de piéton) et les connecteurs — un rond à bague bleu clair, trois blancs de signal — de votre carte avec les photos avant de commander.

Faut-il réappairer la trottinette après le remplacement ?

Oui, dans l’application : la carte neuve porte un nouveau module Bluetooth, qu’il faut associer comme au premier appairage.

Le kilométrage est-il conservé ?

Non, il repart de zéro sur une carte neuve.

Mon écran s’éteint au pliage : est-ce lui ?

Non, c’est le signe d’un faisceau coupé dans la charnière, pas d’une panne de la carte d’affichage.

En résumé

Carte d’affichage Xiaomi pour trottinette électrique, avec afficheur à segments, bouton d’allumage et module Bluetooth réunis sur un seul circuit, couvercle et membrane fournis, pour 60 g. La sérigraphie PRODB-V1.1, le marquage de bord 01. 10. 5029. 00, le film LCD et les connecteurs sont les repères à comparer avec les photos avant de commander.
