Écran Xiaomi Electric Scooter 5 Max — carte d’affichage d’origine C0024600007GL
Référence XIA-S5MAX-ECRAN-ORIGINE
81,95 € TTC
- Carte d’affichage d’origine Xiaomi Electric Scooter 5 Max — référence constructeur C0024600007GL
- À ne pas confondre avec la carte de la 5 Pro (C0023500002GL), au masque presque identique
- Activation par QR code dans l’application du constructeur avant de rouler
- 77 g — deux faisceaux sertis, dont un connecteur rond étanche
En rupture de stock
Un seul message, le jour du retour en stock. Votre adresse ne sert qu’à cela.
Attention — vérifiez avant de commander
- 1 Pièce d'origine Xiaomi : vérifiez la référence C0024600007GL avant de commander.
- 2 Comparez les connecteurs de votre faisceau à ceux des photos avant de commander.
- 3 La carte neuve demande une activation par QR code dans l'application du constructeur.
Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire
Description
La 5 Max et la 5 Pro portent presque le même tableau de bord. Presque : les deux cartes ne se remplacent pas, et rien ne le dit avant le remontage.

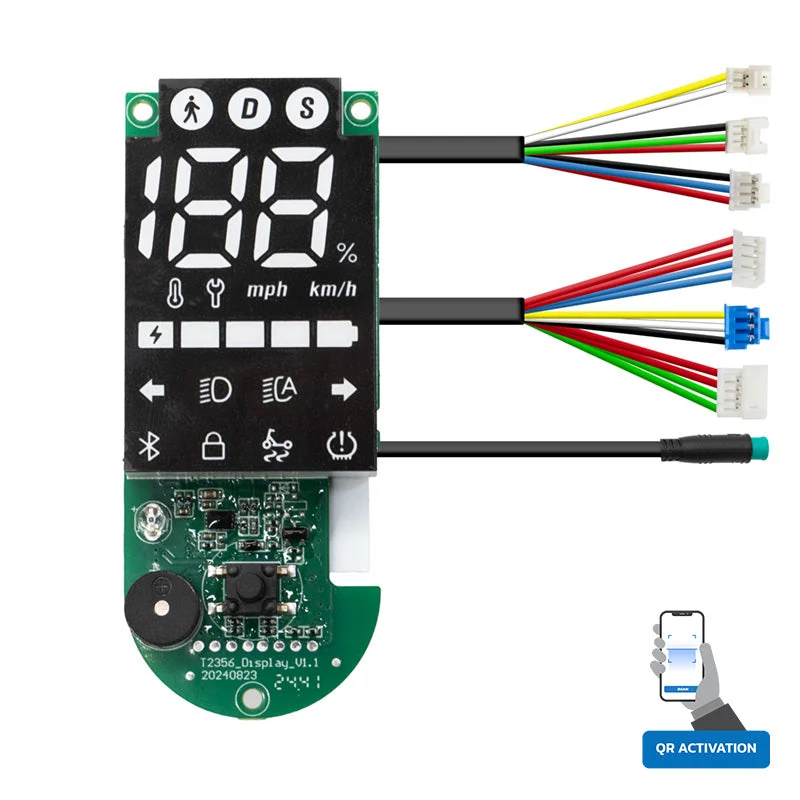

C’est la carte d’affichage d’origine de la Xiaomi Electric Scooter 5 Max, référence constructeur C0024600007GL : , bouton d’allumage, module de communication et sertis.
Une carte, plusieurs fonctions soudées ensemble

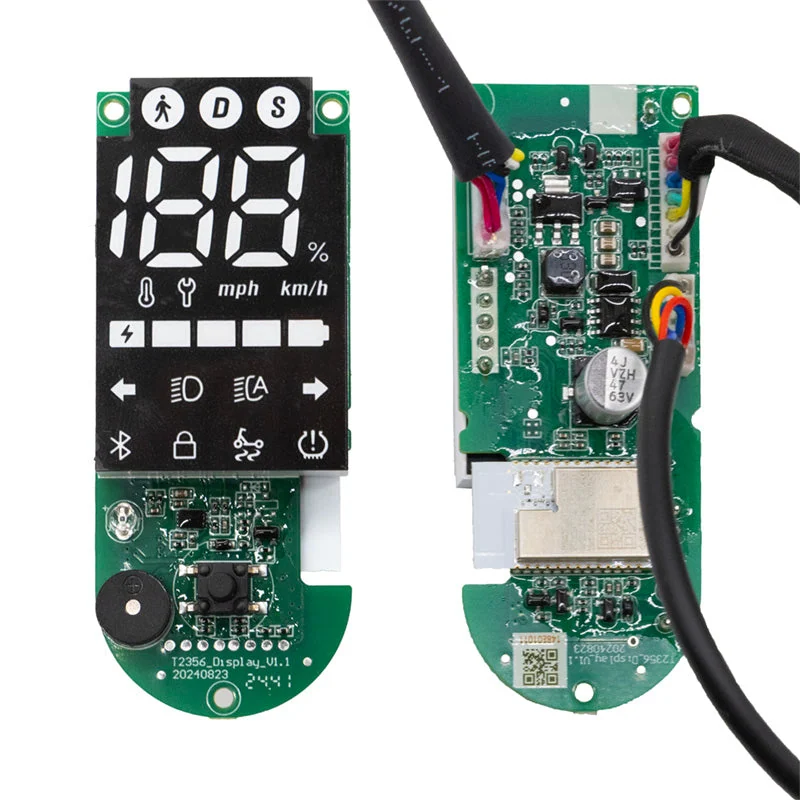

L’afficheur, le bouton d’allumage et le module de communication sans fil sont soudés sur le même circuit : rien ne se répare à l’unité, et un bouton devenu capricieux impose de changer la carte entière. Le faisceau arrive serti et repéré, ce qui évite l’erreur au remontage.
Le masque de la 5 Max
Comme sur la 5 Pro, le porte le pourcentage de charge et l’éclair. Mais la référence constructeur diffère — C0024600007GL ici, C0023500002GL sur la 5 Pro — et les deux cartes ne s’échangent pas. Relevez la référence portée par la vôtre.

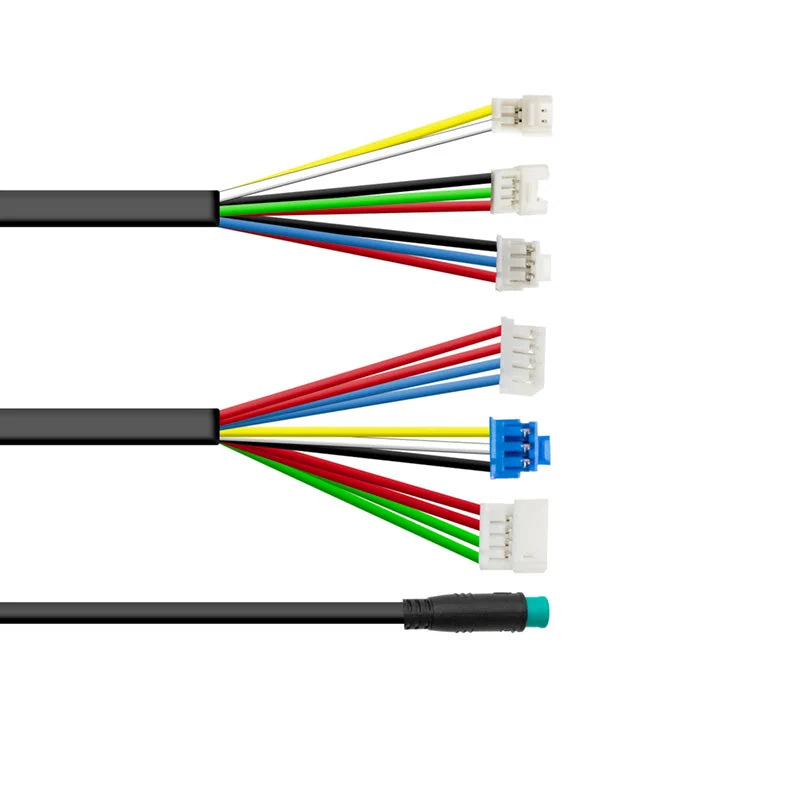

Deux faisceaux, un connecteur rond étanche
Plusieurs connecteurs rectangulaires, dont un bleu, et un connecteur rond étanche côté mât de direction. ⚠️ Avant de commander, comparez le connecteur de votre pièce d’origine à celui de la photo. Deux connecteurs de même taille et de même nombre de contacts peuvent porter un câblage et un protocole différents : il n’existe aucune norme de brochage sur ces pièces. Dans le doute, envoyez-nous une photo de vos connecteurs, nous vérifions avant que vous ne commandiez.
Une carte d’origine s’active avant de rouler
Sur cette génération, le tableau de bord neuf arrive avec un film portant un QR code d’activation. Il faut le scanner avec l’application du constructeur pour activer la machine : tant que ce n’est pas fait, la trottinette s’allume mais ne roule pas. Ce n’est pas un défaut de la pièce, c’est la procédure prévue par Xiaomi. Gardez le film tant que l’activation n’est pas faite.
Est-ce la bonne pièce pour vous ?
Oui, si l’afficheur de votre Electric Scooter 5 Max est noir, intermittent ou fendu, et si vous voulez la pièce d’origine.
Non, si votre machine est une Electric Scooter 5 ou une 5 Pro : chacune a sa référence de carte.
Dans le carton
La carte d’affichage complète avec son faisceau serti et ses connecteurs, telle qu’elle apparaît sur les photos du fournisseur.
À vérifier en même temps
Votre machine : Xiaomi Electric Scooter 5 Max — la page du modèle réunit toutes les pièces que Lupéo tient pour lui.
Tous les écrans, compteurs et capots de tableau de bord sont réunis dans le rayon Affichages.
Caractéristiques
| Type | Carte d’affichage complète |
|---|---|
| Modèle | Xiaomi Electric Scooter 5 Max |
| Référence constructeur | C0024600007GL |
| Origine | Pièce d’origine Xiaomi |
| Repère visuel | Pourcentage de charge et éclair sur le masque |
| Référence voisine à ne pas confondre | C0023500002GL (Electric Scooter 5 Pro) |
| Activation | QR code à scanner dans l’application du constructeur |
| Poids | 77 g |
Questions fréquentes
Comment reconnaître la bonne carte d’affichage pour ce modèle ?
Le repère le plus sûr est la référence constructeur C0024600007GL, portée par la pièce d’origine. Débranchez ensuite votre faisceau et comparez les connecteurs à ceux des photos : c’est le faisceau, pas le nom du modèle, qui décide.
Comment distinguer la carte de la 5 Max de celle de la 5 Pro ?
Les deux masques se ressemblent au point de se confondre en photo. Le seul repère sûr est la référence portée par la carte : C0024600007GL pour la 5 Max, C0023500002GL pour la 5 Pro.
Faut-il une activation ou un appairage après le remplacement ?
Oui. Cette carte arrive avec un QR code d’activation à scanner dans l’application du constructeur avant de rouler. Sans cette étape, la trottinette s’allume mais reste immobilisée. Prévoyez le téléphone à portée de main au remontage.
Est-ce une pièce d’origine ?
Oui : elle porte la référence constructeur Xiaomi indiquée dans le tableau de caractéristiques. Lupéo vend aussi des cartes pour plusieurs modèles de cette gamme, moins chères, sur leurs propres fiches.
Mon écran s’éteint tout seul par intermittence : est-ce la carte ?
C’est le symptôme le plus courant de l’humidité sur le circuit, et il annonce l’extinction définitive à quelques semaines. Vérifiez d’abord le faisceau qui traverse le mât de direction — c’est là qu’il se pince — puis changez la carte.
En résumé
Carte d’affichage d’origine Xiaomi pour Electric Scooter 5 Max, référence constructeur C0024600007GL. Dalle avec pourcentage de charge et témoin d’éclair, bouton d’allumage, module de communication sans fil, deux faisceaux sertis dont un connecteur rond étanche. 77 g. La carte de la 5 Pro, très proche, porte la référence C0023500002GL : les deux ne s’échangent pas.
