Carte d’affichage nue Xiaomi Electric Scooter 6 Lite — écran, bouton et faisceau 7 sorties
Référence XIA-6LITE-CARTE
45,95 € TTC
- Carte d’affichage nue portant l’écran, le bouton d’allumage et le buzzer d’une trottinette Xiaomi Electric Scooter 6 Lite — sans boîtier ni cache
- Faisceau à sept sorties, dont un connecteur rond étanche à bague turquoise
- Se reconnaît à l’étiquette « LZY 6-Lite-BLE » au dos et à la sérigraphie « LZY 6-BLE » en face avant
- 8,0 × 4,0 cm pour 0,06 kg — comparez l’étiquette et le faisceau de votre carte avant de commander
En stock — expédié le jour même avant 12 h
Expédition prévue
Lundi 21 septembre
Week-end — aucune expédition aujourd’hui
Réception estimée entre le mer. 23 sept. et le jeu. 24 sept. — transporteur suivi
Livraison à domicile en France métropolitaine (Corse comprise), en Belgique, Danemark, en Espagne et au Luxembourg · offerte dès 49,95 € d’achat
14 jours pour changer d’avis, retour possible sans justification
Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.
Attention — vérifiez avant de commander
- 1 Comparez l'étiquette au dos de votre carte : elle doit porter LZY 6-Lite-BLE.
- 2 Comptez les sept sorties du faisceau, dont le connecteur rond étanche à bague turquoise.
- 3 Cette carte est nue : ni cache d'écran, ni joint, ni visserie ne sont fournis.
Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire
Description
L’afficheur du tableau de bord reste noir, clignote par intermittence, ou le bouton d’allumage ne répond plus qu’une fois sur deux : sur une trottinette électrique Xiaomi Electric Scooter 6 Lite, l’écran, le bouton d’allumage, le buzzer et le module radio sont portés par un seul circuit, celui de cette carte. Un câble de liaison se change aussi séparément sur ce modèle : un afficheur noir ne vient pas forcément de la carte elle-même.
Cette carte d’affichage se vend nue : le circuit imprimé vert, sa LCD à segments, le module radio blindé, le buzzer, le bouton-poussoir et le captif — sans boîtier, sans cache d’écran et sans visserie. Elle se reconnaît à deux marquages et à un faisceau à compter, détaillés ci-dessous.
Ce que porte cette carte : écran, bouton et faisceau — sans boîtier ni cache
Le circuit réunit l’écran, le bouton d’allumage, le buzzer et le module radio de liaison sans fil sur une seule plaque. Le module radio blindé est visible au dos. Le faisceau, captif, part directement du circuit.
Le faisceau à sept sorties : le repère à compter avant de commander

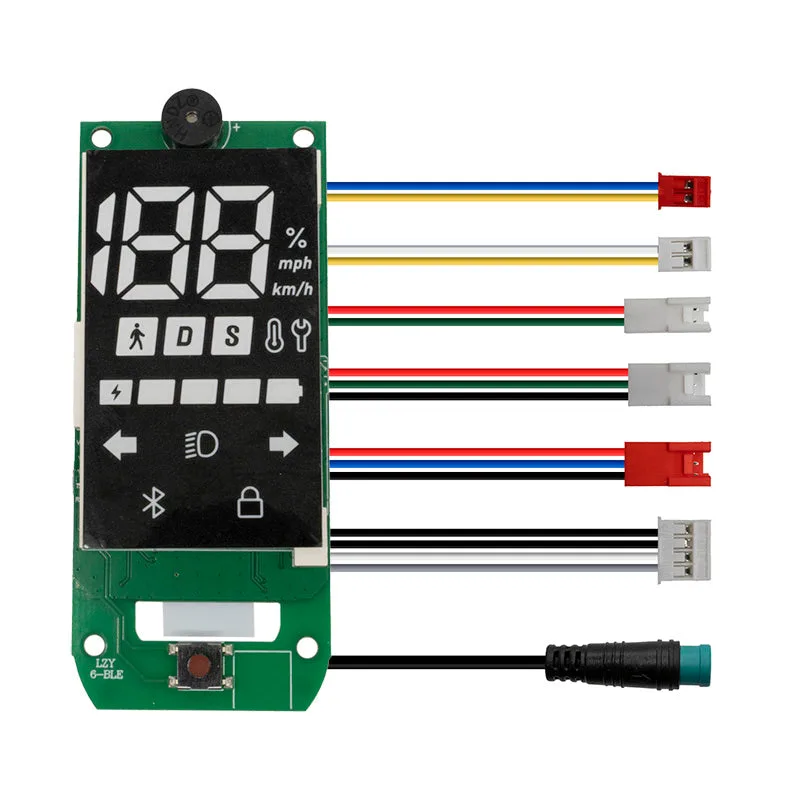

Le faisceau se termine par sept sorties. Six sont des connecteurs rectangulaires : un rouge à deux fils (bleu, jaune), un blanc à deux fils (blanc, jaune), un second blanc à deux fils (rouge, vert), un blanc à trois fils (rouge, vert, noir), un rouge à trois fils (rouge, bleu, noir) et un blanc à quatre voies (deux noirs, un blanc, un gris). La septième sortie est un connecteur rond étanche à bague turquoise, au bout d’un câble gainé. Comptez les sept sorties de votre faisceau : elles doivent correspondre à celles-ci.
L’étiquette « LZY 6-Lite-BLE » : le repère qui décide

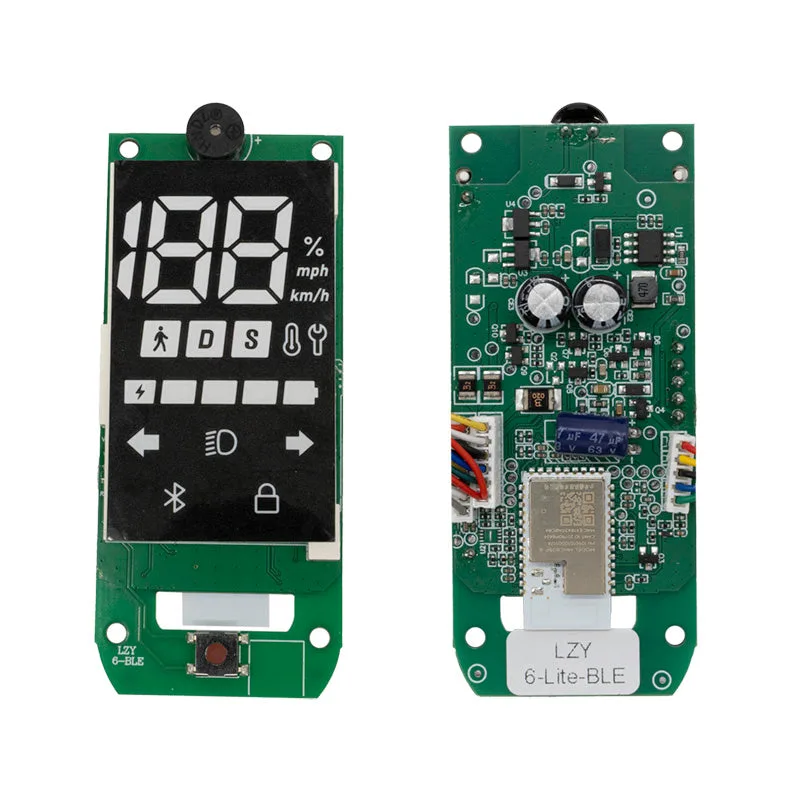

Le dos de la carte porte une étiquette blanche marquée LZY 6-Lite-BLE, à côté du module radio blindé et des condensateurs. La face avant porte, en bas de la dalle, une LZY 6-BLE imprimée directement sur le circuit. Les deux marquages ne disent pas la même chose : la sérigraphie nomme la famille de cartes, l’étiquette nomme la déclinaison « 6 Lite ». Le connecteur rond turquoise n’est pas propre à cette carte : Lupéo vend une autre carte d’affichage Xiaomi équipée du même connecteur, et ce repère ne suffit donc pas, à lui seul, à identifier la version — c’est l’étiquette du dos qui tranche. Ouvrez le cache de votre tableau de bord et comparez l’étiquette et les sept sorties du faisceau : si l’un des deux diffère, ce n’est pas cette version.
Ce que la dalle affiche
La dalle LCD à segments affiche la vitesse, le niveau de charge et les modes de conduite, et porte aussi deux pictogrammes en forme de flèche. Le sérigraphié réunit aussi un thermomètre, une clé, une rangée de barres de batterie, un phare et un cadenas. Ces pictogrammes vous aident à vous repérer sur votre tableau de bord actuel.
Est-ce la bonne pièce pour vous ?
- Oui, si votre trottinette est un Xiaomi Electric Scooter 6 Lite et que l’étiquette au dos de votre carte actuelle porte LZY 6-Lite-BLE.
- Oui, si l’afficheur reste noir ou clignote par intermittence, ou si le bouton d’allumage ne répond plus, et que l’étiquette et le faisceau de votre carte correspondent à ceux décrits ci-dessus.
- Oui, si vous avez compté les sept sorties de votre faisceau et qu’elles correspondent à celles décrites ci-dessus.
- Non, si l’étiquette de votre carte porte une autre référence que LZY 6-Lite-BLE.
- Non, si vous cherchez un tableau de bord complet avec son cache et sa visserie : cette carte se vend nue.
- Non, si vous n’avez pas encore ouvert le tableau de bord pour comparer l’étiquette et le faisceau.
Dans le carton
- La carte d’affichage : circuit imprimé, dalle LCD à segments, module radio blindé, buzzer et bouton-poussoir
- Le faisceau à sept sorties, captif sur la carte
Le cache d’écran de votre tableau de bord, son joint et sa visserie restent les vôtres : ils ne sont pas fournis avec cette carte.
Caractéristiques
| Type | Carte d’affichage nue (écran, bouton, buzzer, module radio) |
|---|---|
| Modèle | Xiaomi Electric Scooter 6 Lite |
| Origine | Pièce , sans référence constructeur |
| Connectique | Faisceau à 7 sorties : 6 connecteurs rectangulaires et 1 connecteur rond étanche à bague turquoise |
| Marquages | Étiquette « LZY 6-Lite-BLE » au dos, sérigraphie « LZY 6-BLE » en face avant |
| Dimensions | 8,0 × 4,0 cm (largeur × hauteur) |
| Poids | 0,06 kg |
Questions fréquentes
Comment vérifier que cette carte correspond à ma Xiaomi Electric Scooter 6 Lite ?
Ouvrez le cache du tableau de bord et comparez deux repères : l’étiquette blanche « LZY 6-Lite-BLE » collée au dos de la carte et les sept sorties du faisceau. Si l’un des deux diffère, ce n’est pas cette version. La face avant porte en plus, en bas de la dalle, la sérigraphie « LZY 6-BLE ».
Cette carte gère-t-elle les indicateurs de direction ?
La dalle porte deux pictogrammes en forme de flèche. D’autres cartes d’affichage Xiaomi de notre catalogue portent aussi un masque à deux témoins de direction, sans que cela ne renseigne sur ce que porte la vôtre. Ce pictogramme se décrit, il ne départage pas les versions : les deux repères à comparer restent l’étiquette « LZY 6-Lite-BLE » et les sept sorties du faisceau.
Faut-il réappairer le Bluetooth après le remplacement ?
Remettez le tableau de bord sous tension et ouvrez l’application. Si la trottinette n’est pas retrouvée, relancez l’appairage depuis le menu de l’application.
Le cache et la visserie sont-ils fournis avec cette carte ?
Non. Vous recevez la carte et son faisceau seuls : le cache d’écran, son joint et sa visserie restent ceux de votre trottinette.
En résumé
Cette carte d’affichage nue réunit l’écran, le bouton d’allumage, le buzzer et le module radio d’une trottinette Xiaomi Electric Scooter 6 Lite sur un seul circuit, livrée avec son faisceau à sept sorties. Elle se reconnaît à l’étiquette « LZY 6-Lite-BLE » collée au dos et à la sérigraphie « LZY 6-BLE » imprimée en face avant. Vous recevez la carte et son faisceau seuls, sans cache d’écran ni visserie.
