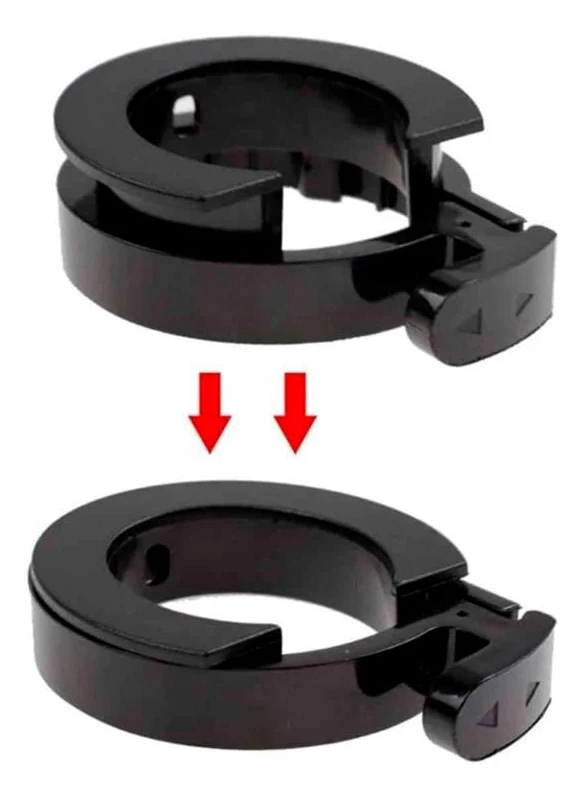

Schéma de montage : la bague de rétention et le guide qui vient se poser dessus

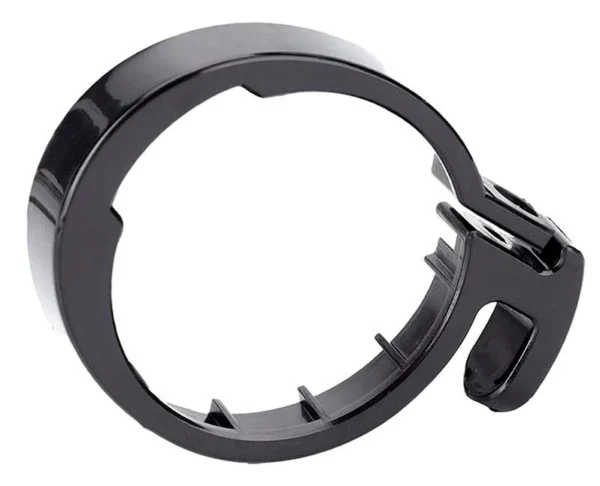

Intérieur de la bague de rétention : nervures moulées et ouverture en C

Bague de rétention du levier de pliage Xiaomi M365 et 1S — modèle 10 mm

Name: Bague de rétention du levier de pliage Xiaomi M365 et 1S — modèle 10 mm
SKU: BRP-XIAOMI-M365-10
Price: 3.95 EUR
Availability: InStock

Référence BRP-XIAOMI-M365-10

Compatible avecMotus Scooty 8.5 Xiaomi 1S Xiaomi Essential Xiaomi M365 Xiaomi M365 Pro

3,95 € TTC

Bague de rétention du levier de pliage pour Xiaomi M365, M365 Pro, 1S, Essential et Motus Scooty 8.5

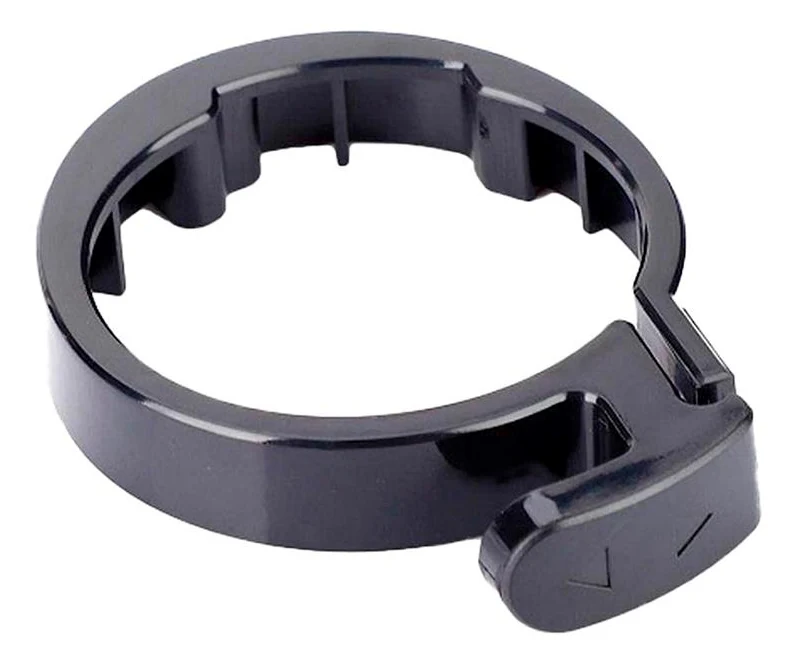

Anneau ouvert en C, avec un ergot moulé marqué de deux triangles sur le côté
Nervures à l’intérieur et perçage traversant : elle se cale sur la potence sans tourner
Deux versions coexistent au catalogue, 10 mm et 16 mm : elles ne s’échangent pas

En stock — expédié le jour même avant 12 h

Expédition prévue

Lundi 21 septembre

Week-end — aucune expédition aujourd’hui

Réception estimée entre le mer. 23 sept. et le jeu. 24 sept. — transporteur suivi

Livraison à domicile en France métropolitaine (Corse comprise), en Belgique, Danemark, en Espagne et au Luxembourg · offerte dès 49,95 € d’achat

14 jours pour changer d’avis, retour possible sans justification

Dates calculées en jours ouvrés, jours fériés déduits. L’expédition est garantie ; la date de réception reste une estimation du transporteur.

Paiement sécurisé

Garantie 2 ansGarantie légale de conformité sur tout produit neuf

Retour sous 14 joursSans avoir à vous justifier

Pièces après-venteLes consommables de ce modèle restent disponibles

Attention — vérifiez avant de commander

1 Au moindre doute sur la compatibilité, envoyez-nous une photo de la pièce déposée : nous confirmons avant que vous payiez.

Un doute ? Envoyez-nous une photo, on confirme la compatibilité avant que vous payiez. Nous écrire

Description

La goupille est tordue, ou son ressort a cassé. Le mât ne tient plus qu’à moitié, et la machine se replie toute seule au premier freinage un peu ferme.

C’est la bague de rétention du levier de pliage des Xiaomi M365, M365 Pro, 1S et Essential et de la Motus Scooty 8.5 : 10 g.

Ce que vous recevez

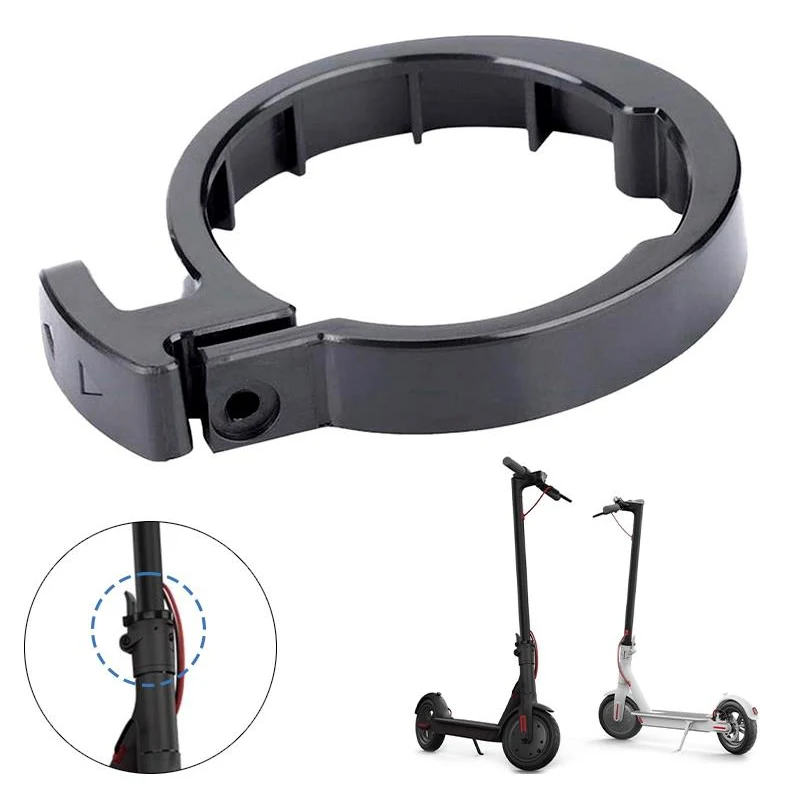

C’est la bague qui ceinture la potence à hauteur du levier de pliage et qui tient le levier fermé. Tant qu’elle est intacte, le levier ne peut pas s’ouvrir tout seul : c’est elle qui empêche la potence de se rabattre en roulant.

Ce qui la distingue de la version épaisse du même rayon, c’est son ergot moulé, marqué de deux triangles, et ses nervures internes. La pièce ne pèse que 10 g : elle se fend et se déforme avec le temps, et c’est souvent d’elle que vient un levier qui ne tient plus.

Les cotes qui décident

Aucune cote n’est portée sur les photos de la fiche de cette bague. Le seul repère fiable est la version : 10 mm ici, 16 mm pour l’autre référence du rayon. Les deux ne se remplacent pas l’une l’autre.

Avant de commander, ouvrez le mécanisme, sortez la bague en place et comparez-la à la photo : l’ergot, les nervures internes et l’épaisseur de l’anneau tranchent bien plus sûrement que le nom du modèle. Cette bague est aussi annoncée pour la Motus Scooty 10 Lite.

Le montage

Le mécanisme se dépose une fois la machine pliée et calée : cela libère la contrainte sur l’axe. Repérez l’ordre des rondelles et des ressorts au démontage, ils se remontent dans le même sens.

Au remontage, graissez légèrement l’axe, serrez sans bloquer l’articulation, puis vérifiez le verrouillage à vide une dizaine de fois avant de rouler.

Est-ce la bonne pièce pour vous ?

Oui, si l’ergot de votre bague est cassé ou si le levier de pliage ne tient plus fermé.

Non, si c’est le levier lui-même, son axe ou son ressort qui est en cause.

Dans le carton

Une bague de rétention seule. Ni vis, ni guide, ni levier ne l’accompagnent : ces pièces se commandent séparément.

Caractéristiques

Type de pièce	Bague de rétention du levier de pliage Xiaomi M365 et 1S
Nature	Pièce
Compatible avec	Motus Scooty 8.5, Xiaomi 1S, Xiaomi Essential, Xiaomi M365 et Xiaomi M365 Pro
Coloris	Noir
Poids	10 g

Questions fréquentes

Comment savoir si je dois prendre la version 10 mm ou 16 mm ?

En comparant avec la bague déposée : l’anneau de 10 mm est nettement plus mince et porte un ergot moulé. Une photo de votre pièce en main lève le doute.

Le levier de pliage est-il fourni avec la bague ?

Non. La bague est vendue seule. Le levier, son axe et le guide qui vient se poser au-dessus se commandent séparément.

Faut-il graisser le mécanisme au remontage ?

Une trace de graisse sur l’axe suffit, sans en mettre sur les portées de serrage. Trop de graisse retient la poussière et accélère l’usure.

Faut-il tout démonter ?

Non. Ces pièces se déposent en libérant leur axe, machine pliée et calée. L’essentiel est de repérer l’ordre des rondelles et des ressorts avant de sortir l’axe.

En résumé

Cette bague de rétention tient fermé le levier de pliage des Xiaomi M365, M365 Pro, 1S et Essential et de la Motus Scooty 8.5. C’est un anneau ouvert en C de 10 g, avec un ergot moulé marqué de deux triangles et des nervures internes qui l’empêchent de tourner sur la potence. Elle existe en deux versions au catalogue, 10 mm et 16 mm, qui ne s’échangent pas. Sortez la bague en place et comparez-la aux photos avant de commander.
